Як налаштувати світильник із датчиком руху: TIME, SENS, LUX

Теоретично, автоматика повинна вмикати світло при появі людини і вимикати його, коли поблизу нікого немає. На практиці ж лампи часто спалахують від гілки, що колишеться за вікном, гаснуть через десять секунд, коли поруч ще знаходиться людина, або взагалі не реагують на рухи.

Причина, як правило, криється не в браку, а в заводських налаштуваннях: щойно придбані датчики руху постачаються з базовими налаштуваннями, які майже завжди потребують адаптації до умов конкретного об’єкта; далі ми розберемо, які налаштування впливають на спрацьовування сенсорів і як правильно підходити до їх калібрування.

Як працює світильник із датчиком руху

Принцип роботи та будова приладу допомагають швидше підібрати модель із потрібними параметрами. Розуміння логіки його функціонування знижує ризик помилок під час налаштування та спрощує подальшу перевірку параметрів приладу.

Принцип роботи датчика

Датчик реагує не на людину, а на зміну фізичної величини в зоні його дії. Алгоритм спрацьовування складається з таких етапів:

1. Приймач фіксує зміну теплового випромінювання (PIR) або відбитого сигналу. Дальність і зона виявлення датчика залежать від кута огляду лінзи чутливого елемента та висоти монтажу світильника.
2. Контролер замикає ланцюг і подає напругу на світильник.
3. Світильник вмикається і працює протягом заданого часу, а потім вимикається, якщо приймач не фіксує нового руху в зоні виявлення.

По суті, автоматичне вмикання світла — це завжди баланс між достатнім охопленням сенсора та захистом від помилкових спрацьовувань. Більше того, важливо розуміти, що належний рівень енергозбереження освітлення забезпечує саме правильне налаштування затримки вимкнення, а не просто сам факт наявності датчика.

Які бувають датчики руху

За типом чутливого елемента датчики поділяються на три основні групи. Вони відрізняються способом детекції, швидкістю реакції на рух і стійкістю до помилкових спрацьовувань. Знаючи ці відмінності, простіше вирішити, де використовувати датчики руху тієї чи іншої групи на конкретному об’єкті. Короткий опис різних типів датчиків:

1. Інфрачервоні датчики руху (PIR) реагують на рух джерел тепла. Не спрацьовують при переміщенні за склом, стійкі до зовнішніх радіоперешкод.
2. Мікрохвильові датчики руху (МВ) вловлюють найменші переміщення і здатні «бачити» крізь тонкі перегородки, скло та пластик.
3. Комбіновані моделі (PIR + МВ) використовують два датчики; схема та режим визначають, чи вмикається світло за сигналом одного чи обох. Це допомагає зменшити кількість помилкових спрацьовувань.

Для житлових кімнат і спалень частіше обирають інфрачервоні датчики (PIR). У коридорах, на складах або в приміщеннях з легкими перегородками ефективніші мікрохвильові моделі. На об’єктах з високими вимогами до захисту від помилкових спрацьовувань використовують комбіновані моделі.

Які налаштування є у більшості датчиків руху

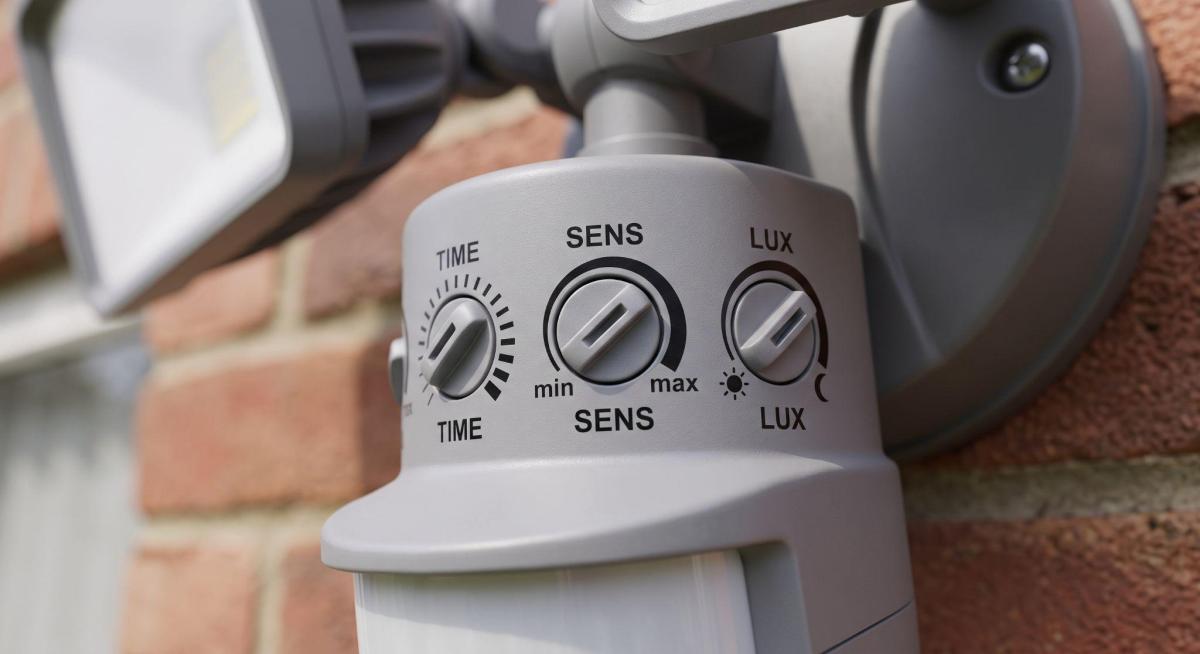

На корпусі більшості моделей таких пристроїв розташовані три регулювальні гвинти або повзунки. Саме за їх допомогою виконується налаштування світильника з датчиком руху.

TIME — час роботи після спрацьовування

Регулятор TIME на датчику руху задає час роботи приладу після останнього сигналу в зоні виявлення. Діапазон залежить від моделі: зустрічаються інтервали від кількох секунд до десятків хвилин. Правильне налаштування часу затримки передбачає, що світильник не згасне в невідповідний момент, але при цьому й не світитиме занадто довго після ввімкнення.

SENS — чутливість

Регулятор SENS на датчику руху визначає, наскільки слабка зміна сигналу вважається рухом. Від нього залежить дальність спрацьовування та якість реакції на об’єкти по краях сектора виявлення.

Занадто висока чутливість датчика руху біля паркану або на першому поверсі будівлі призводить до того, що світильник вмикається від котів, які пробігають повз, та транспорту, що проїжджає поруч. Надто низьке значення може призвести до того, що прилад не спрацює при наближенні людини.

LUX — рівень освітленості

Регулювання освітленості LUX задає поріг яскравості, при якому автоматика «дозволяє» ввімкнення світла під час спрацьовування датчика. Параметр вимірюється в люксах (lx або лк) — не плутати зі світловим потоком лампи в люменах (lm).

Головне завдання регулятора — запобігти зайвим витратам електроенергії у світлу пору доби. Правильне регулювання датчика руху «день-ніч» не допускає ввімкнення світильника, коли навколишнього світла вже достатньо.

Необхідне значення зазвичай встановлюють у період сутінок, дочекавшись потрібного рівня освітленості. Після цього світильник перевіряють. Якщо датчик спрацьовує недостатньо точно, налаштування датчика руху на світло повторюється поворотом гвинта на кілька поділок.

Особливості налаштування в різних умовах

Один і той самий прилад з однаковими налаштуваннями на вулиці, у під'їзді та цеху працюватиме по-різному через відмінності у дії зовнішніх факторів. Нижче описуємо три найпоширеніші сценарії використання світильників із датчиками руху.

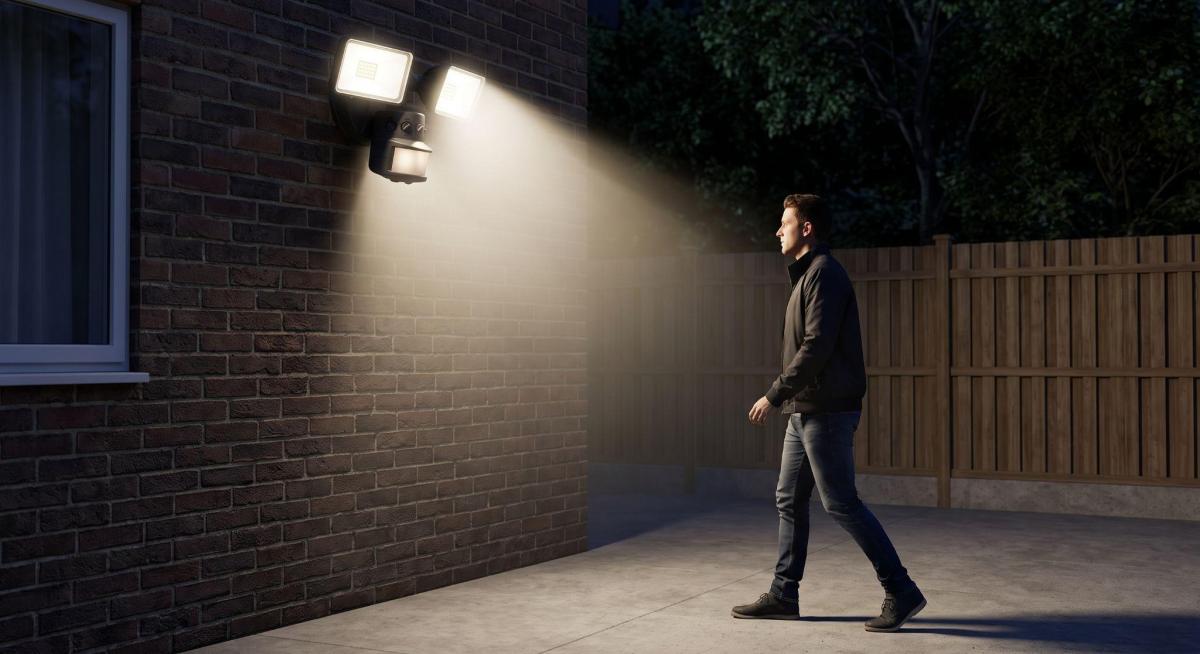

Вулиця та прожектори

Інфрачервоні датчики порівнюють температуру об’єкта та фону: влітку різниця менша, тому реакція може слабшати. Взимку прилад здатний спрацьовувати на більшій відстані та частіше.

Для вулиці також важливим є питання, як налаштувати датчик руху на світло без зайвих увімкнень. Орієнтовний поріг освітленості — 5–20 лк, якщо це передбачено моделлю. Ступінь захисту обирають залежно від місця встановлення: під навісом або під відкритим небом.

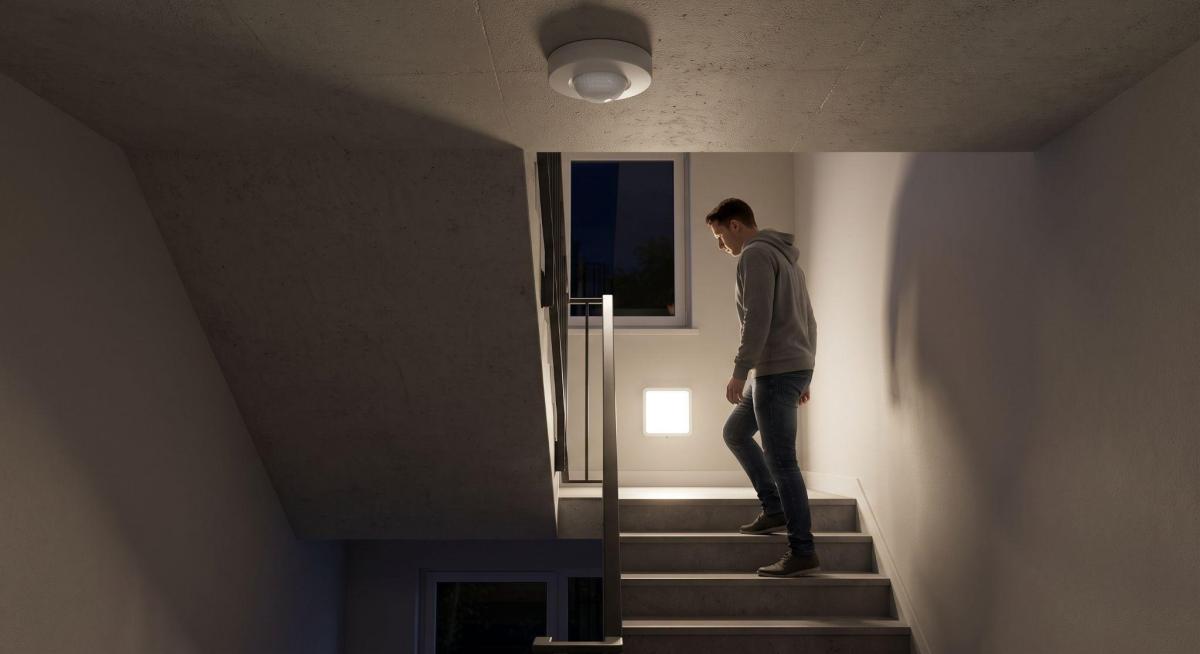

Коридори та сходові клітки

Налаштування датчика руху на світло в коридорі або на сходах починається з порогу LUX. З урахуванням природного освітлення його можна встановити, наприклад, на 30–100 лк, якщо такий діапазон передбачений моделлю.

Не менш важливим є й правильне налаштування затримки вимкнення. Зафіксуйте, скільки часу займає спокійний прохід коридором або підйом сходами, і встановіть отриманий інтервал на регуляторі, додавши 10–15 с про запас.

Більше того, важливо враховувати конструкцію приладів: стельові моделі з кутом огляду 360° освітлюють простір рівномірніше, ніж настінні аналоги (180°). У громадських будівлях стельовий монтаж допомагає скоротити кількість «сліпих» зон і обійтися меншою кількістю датчиків.

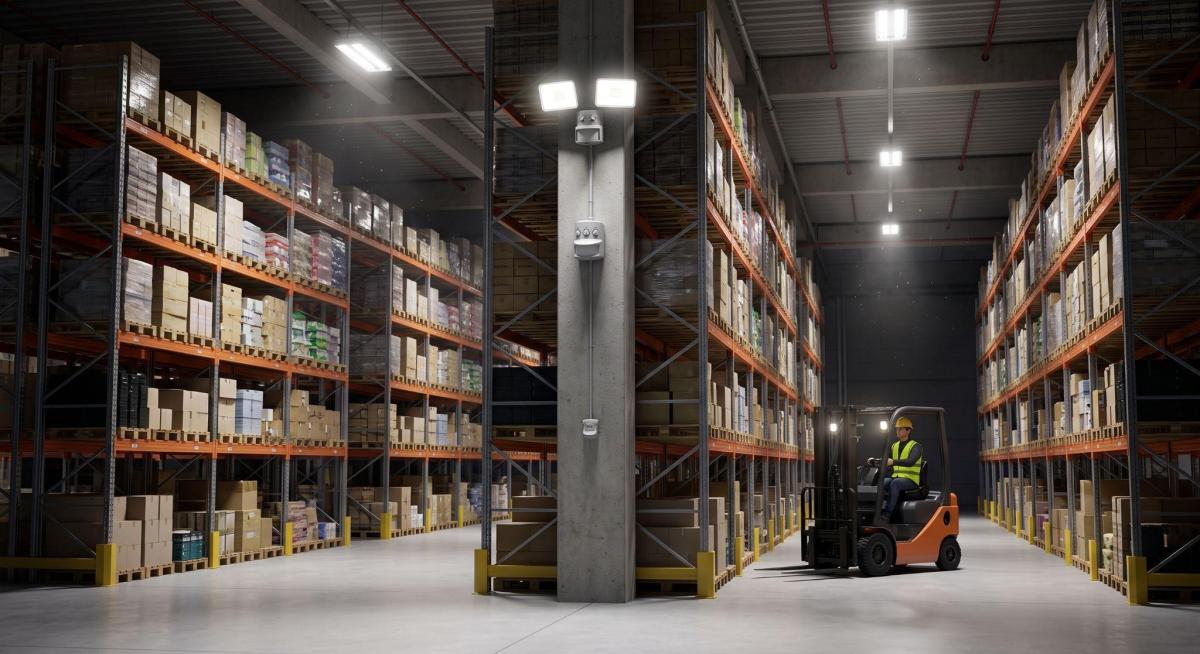

Склади та виробництво

Сенсор руху реагує на переміщення, а датчик присутності фіксує навіть незначні рухи, підтримуючи освітлення за умови мінімальної активності людини. Для пакувального столу або ремонтної ділянки тип сенсора обирають відповідно до характеру роботи.

На складах зазвичай багато перешкод: високі стелажі та габаритні палети перекривають кут виявлення датчика. Тому проходи між стелажами поділяють на окремі зони та встановлюють по одному пристрою на кожну зону.

Типові проблеми та способи їх вирішення

Більшість проблем виникає через неправильне налаштування датчиків. Найпоширеніші труднощі:

1. Прилад не реагує на людину — таке найчастіше трапляється через низьку чутливість або наявність «сліпої зони». Потрібно збільшити значення SENS і скоригувати нахил корпусу.
2. Світильник вмикається від вітру, тварин, фар автомобілів — помилкові спрацьовування датчика руху відбуваються через надмірну чутливість. Слід зменшити значення SENS на одну-дві поділки.
3. Світло гасне занадто швидко — тут, найімовірніше, гвинт TIME встановлено на мінімум. Необхідно збільшити затримку вимкнення.
4. Прилад не вмикається вдень — це означає, що гвинт LUX налаштований на нічний режим. Слід змістити поріг до денного значення.
5. Сенсор спрацьовує в центрі зони детекції, але не по краях — поверніть корпус світильника або додайте ще один детектор.
6. Світильник реагує через стіну або плафон — найчастіше таке трапляється з мікрохвильовими датчиками через високу чутливість. Необхідно зменшити SENS або змінити орієнтацію детектора.

Налаштування датчика після встановлення може вимагати кількох перевірок — це нормально. Виконуйте їх послідовно й змінюйте кожен параметр на одну-дві поділки за раз. Так простіше зрозуміти вплив кожного регулювання та вирішити, як відрегулювати світильник із датчиком руху без зайвих повторних дій.

На що звернути увагу при виборі світильника з датчиком руху

Частина проблем виникає ще на етапі вибору приладу. Перед замовленням обраного приладу перевірте такі параметри:

• тип чутливого елемента — PIR підходить для житлових зон, мікрохвильовий — там, де потрібна реакція через перешкоду;
• кут огляду — залежить від конструкції та моделі: зустрічаються варіанти 120°, 180°, 180°/360° та 360°;
• дальність виявлення — 4–12 м залежно від моделі;
• ступінь захисту — IP20 для приміщень; для вулиці — IP44/IP65 залежно від умов установки;
• навантаження датчика — 1200–2500 Вт; для патрона E27 — лампа до 60 Вт;
• наявність регуляторів — TIME, SENS та LUX.
