Как настроить светильник с датчиком движения: TIME, SENS, LUX

В теории автоматика должна включать свет при появлении человека и гасить его, когда поблизости никого нет. На практике же лампы часто вспыхивают от колышущейся за окном ветки, гаснут через десять секунд, когда рядом еще находится человек, или вообще не реагируют на движения.

Причина, как правило, кроется не в браке, а в заводских регулировках: только что приобретенные датчики движения идут с базовыми настройками, которые почти всегда требуют адаптации под условия конкретного объекта; далее разберем, какие регулировки влияют на срабатывание сенсоров и как правильно подходить к их калибровке.

Как работает светильник с датчиком движения

Принцип работы и устройство прибора помогают быстрее подобрать модель с нужными параметрами. Понимание логики его функционирования снижает риск ошибок при настройке и упрощает дальнейшую проверку параметров прибора.

Принцип работы датчика

Сенсор реагирует не на человека, а на изменение физической величины в секторе его действия. Цепочка срабатывания состоит из следующих шагов:

1. Приемник фиксирует изменение теплового излучения (PIR) или отраженного сигнала. Дальность и зона обнаружения датчика зависят от угла обзора линзы чувствительного элемента и высоты монтажа светоприбора.
2. Контроллер замыкает цепь и подает напряжение на светильник.
3. Светоприбор загорается и работает в течение заданного времени, а затем гаснет, если приемник не фиксирует нового движения в зоне обнаружения.

По сути, автоматическое включение света — это всегда баланс между достаточным охватом сенсора и защитой от ложных срабатываний. Более того, важно понимать, что надлежащий уровень энергосбережения освещения обеспечивает именно правильная настройка задержки выключения, а не просто сам факт наличия датчика.

Какие бывают датчики движения

По типу чувствительного элемента сенсоры делятся на три основные группы. Они отличаются способом детекции, скоростью реакции на движение и устойчивостью к ложным срабатываниям. Зная эти отличия, проще решить, где использовать датчики движения той или иной группы на конкретном объекте. Краткое описание разных типов сенсоров:

1. Инфракрасные датчики движения (PIR) реагируют на движение источников тепла. Не срабатывают при перемещении за стеклом, устойчивы к внешним радиопомехам.
2. Микроволновые датчики движения (МВ) улавливают малейшие перемещения и способны «видеть» сквозь тонкие перегородки, стекло и пластик.
3. Комбинированные модели (PIR + МВ) используют два сенсора; схема и режим определяют, включается ли свет по сигналу одного или обоих. Это помогает снизить число ложных срабатываний.

Для жилых комнат и спален чаще выбирают инфракрасные датчики (PIR). В коридорах, на складах или в помещениях с легкими перегородками эффективнее микроволновые модели. На объектах с высокими требованиями к защите от ложных срабатываний используют комбинированные модели.

Какие настройки есть у большинства датчиков движения

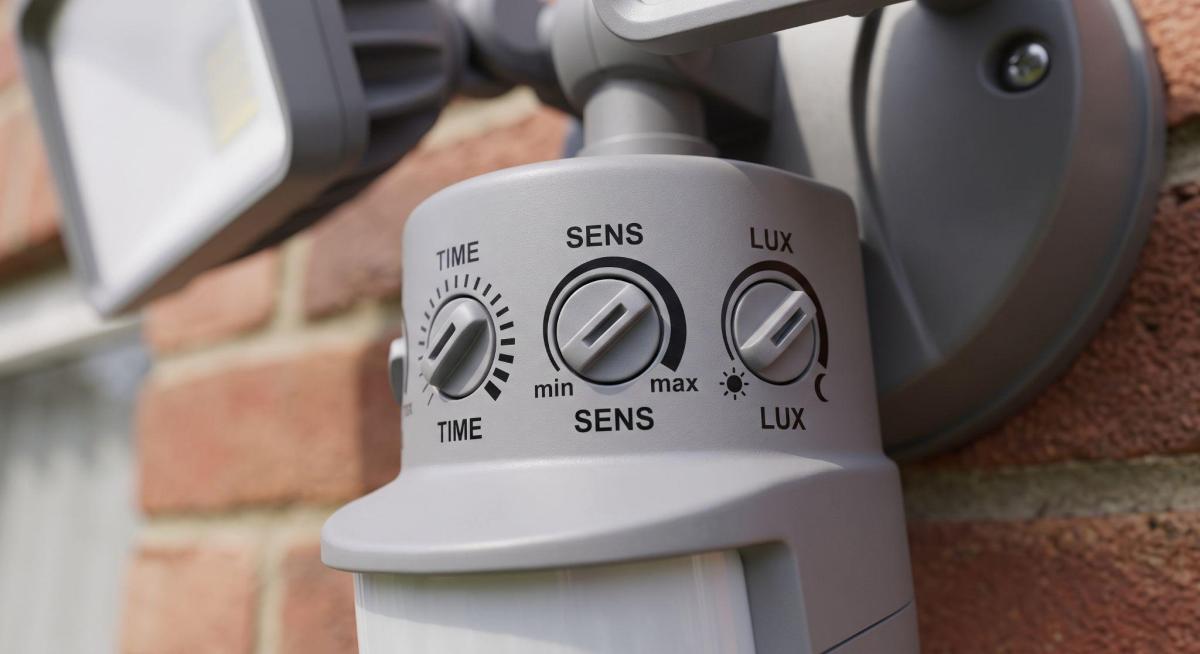

На корпусе большинства моделей таких устройств расположены три подстроечных винта или ползунка. Именно с их помощью выполняется настройка светильника с датчиком движения.

TIME — время работы после срабатывания

Регулятор TIME на датчике движения задает время работы прибора после последнего сигнала в зоне обнаружения. Диапазон зависит от модели: встречаются интервалы от нескольких секунд до десятков минут. Правильная настройка времени задержки предполагает, что светильник не погаснет в неподходящий момент, но при этом и не будет светить слишком долго после включения.

SENS — чувствительность

Регулятор SENS на датчике движения определяет, насколько слабое изменение сигнала считается движением. От него зависит дальность срабатывания и качество реакции на объекты по краям сектора обнаружения.

Слишком высокая чувствительность датчика движения у забора или на первом этаже здания приводит к тому, что светоприбор загорается от пробегающих мимо кошек и проезжающего рядом транспорта. Чрезмерно низкое значение чревато несрабатыванием прибора при приближении человека.

LUX — уровень освещенности

Регулировка освещенности LUX задает порог яркости, при котором автоматика «разрешает» включение света во время срабатывания датчика. Параметр измеряется в люксах (lx или лк) — не путать со световым потоком лампы в люменах (lm).

Главная задача регулятора — предотвратить лишний расход электроэнергии в светлое время суток. Правильная регулировка датчика движения день-ночь не допускает включения светильника, когда окружающего света уже достаточно.

Необходимое значение обычно выставляют в период сумерек, дождавшись нужного уровня освещенности. После этого светоприбор проверяют. Если датчик срабатывает недостаточно точно, настройка датчика движения на свет повторяется поворотом винта на несколько делений.

Особенности настройки в разных условиях

Один и тот же прибор с одинаковыми настройками на улице, в подъезде и цеху будет функционировать по-разному из-за различия в действии внешних факторов. Ниже описываем три самых частых сценария использования светильников с сенсорами движения.

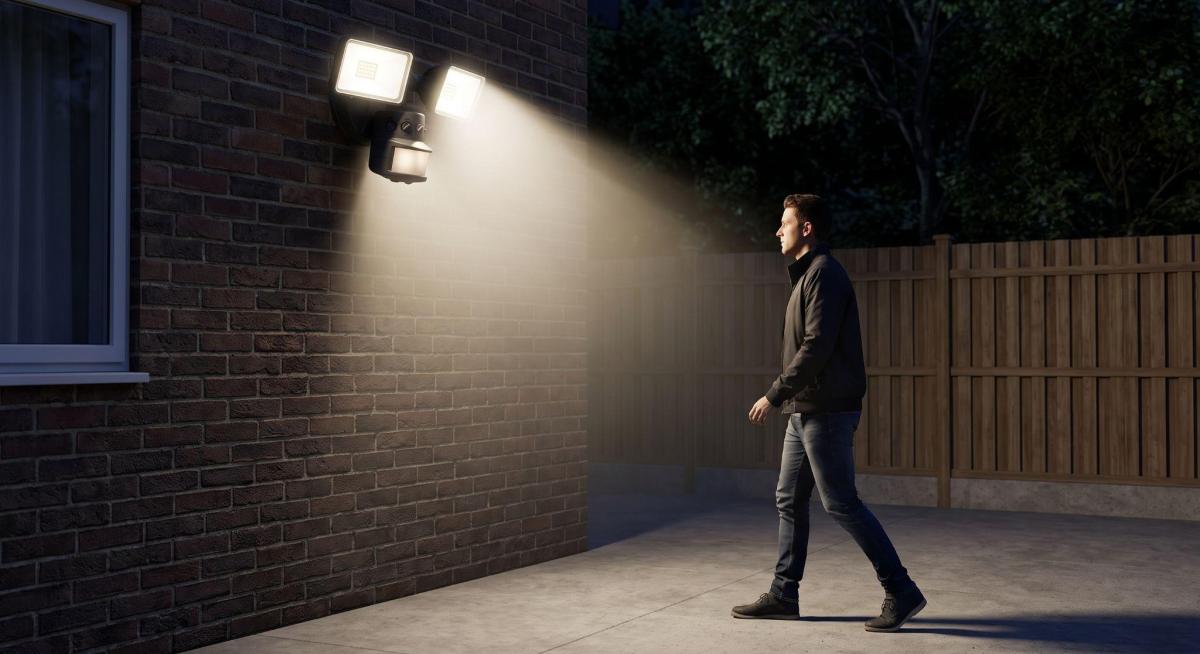

Улица и прожекторы

Инфракрасные сенсоры сравнивают температуру объекта и фона: летом разница меньше, поэтому реакция может ослабевать. Зимой прибор способен срабатывать на большем расстоянии и чаще.

Для улицы также критичен вопрос, как отрегулировать датчик движения на свет без лишних включений. Ориентировочный порог освещенности — 5–20 лк, если это предусмотрено моделью. Степень защиты выбирают по месту установки: под навесом или под открытым небом.

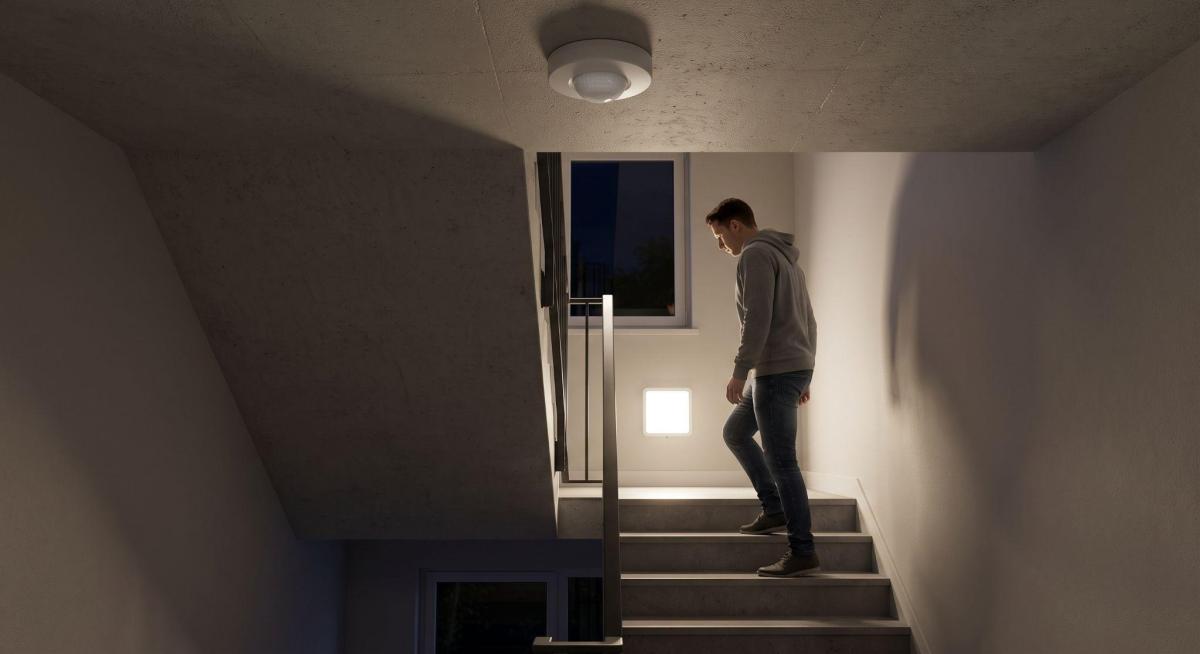

Коридоры и лестничные клетки

Настройка датчика движения света в коридоре или на лестнице начинается с порога LUX. С учетом естественного освещения его можно выставить, например, на 30–100 лк, если такой диапазон предусмотрен моделью.

Не менее важна и правильная настройка задержки выключения. Засеките, сколько времени занимает спокойный проход по коридору или подъем по маршу, и установите полученный интервал на регуляторе, добавив 10–15 с про запас.

Более того, важно учитывать конструкцию приборов: потолочные модели с углом обзора 360° перекрывают пространство равномернее настенных аналогов (180°). В общественных зданиях потолочный монтаж помогает сократить количество «слепых» зон и обойтись меньшим числом сенсоров.

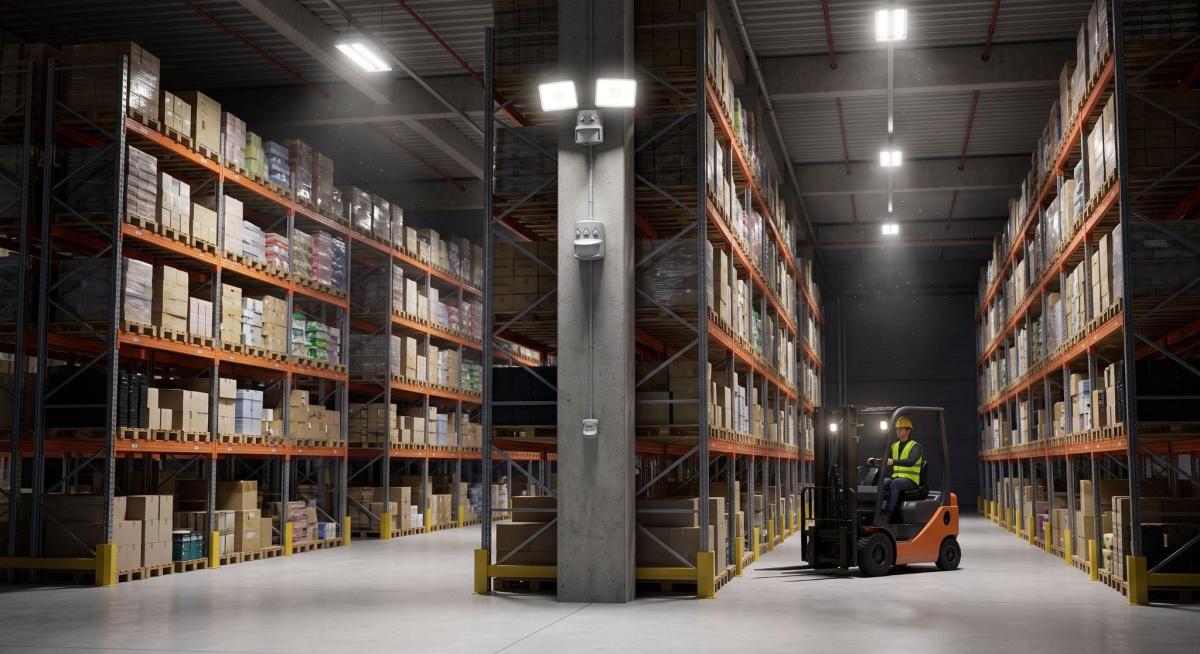

Склады и производство

Сенсор движения реагирует на перемещение, а датчик присутствия фиксирует и мелкие перемещения, поддерживая свет при минимальной активности человека. Для упаковочного стола или ремонтного участка тип сенсора выбирают по характеру работы.

На складах обычно много препятствий: высокие стеллажи и габаритные паллеты перекрывают угол обнаружения датчика. Поэтому стеллажные проходы делят на отдельные зоны и устанавливают по одному устройству на каждую зону.

Типичные проблемы и как их решить

Большинство проблем возникает из-за неправильной настройки сенсоров. Наиболее частые сложности:

1. Прибор не реагирует на человека — такое чаще всего случается из-за низкой чувствительности или наличия слепой зоны. Нужно увеличить SENS и скорректировать наклон корпуса.
2. Светильник включается от ветра, животных, фар автомобилей — ложные срабатывания датчика движения происходят из-за избыточной чувствительности. Следует снизить SENS на одно-два деления.
3. Свет гаснет слишком быстро — тут, скорее всего, винт TIME стоит на минимуме. Необходимо увеличить задержку выключения.
4. Прибор не включается днем — это значит, что винт LUX настроен на ночной режим. Следует сдвинуть порог к дневному значению.
5. Сенсор срабатывает по центру зоны детекции, но не по краям — разверните корпус светильника или добавьте еще один детектор.
6. Светильник реагирует через стену или плафон — чаще всего такое случается с микроволновыми сенсорами из-за высокой чувствительности. Необходимо уменьшить SENS или изменить ориентацию детектора.

Настройка датчика после установки может потребовать нескольких проверок — это нормально. Выполняйте их последовательно и каждый параметр меняйте на одно-два деления за раз. Так проще понять влияние каждой регулировки и решить, как отрегулировать светильник с датчиком движения без лишних повторных действий.

На что обратить внимание при выборе светильника с датчиком движения

Часть проблем возникает еще на этапе выбора прибора. Перед заказом выбранного прибора сверьте следующие параметры:

• тип чувствительного элемента — PIR подходит для жилых зон, микроволновый — там, где нужен отклик через препятствие;
• угол обзора — зависит от конструкции и модели: встречаются варианты 120°, 180°, 180°/360° и 360°;
• дальность обнаружения — 4–12 м в зависимости от модели;
• степень защиты — IP20 для помещений; для улицы — IP44/IP65 по условиям установки;
• нагрузка датчика — 1200–2500 Вт; для патрона E27 — лампа до 60 Вт;
• наличие регуляторов — TIME, SENS и LUX.

Для консультации по выбору светильника с датчиком движения для дома, офиса или придомовой территории обратитесь к специалистам магазина “Евросвет”. Они подберут модель с учетом условий эксплуатации, зоны контроля и бюджета.
