Що таке драйвер LED-світильника і навіщо він потрібен

Якщо світильник перестав вмикатися, хоча світлодіоди цілі, найчастіше причина криється у стабілізаторі струму (драйвері), що вийшов з ладу. З цим елементом може бути пов’язана й інша поширена проблема — дратівливе мерехтіння лампи під час спроби приглушити світло димером. У цьому випадку стабілізатор струму просто не сумісний із регулятором яскравості. Далі розберемо, що таке драйвер для світлодіодів, навіщо він потрібен і які параметри перевіряти під час його купівлі.

Що таке світлодіодний драйвер і чим він відрізняється від блоку живлення

Термін «світлодіодний драйвер» означає джерело струму для світлодіодів. Напівпровідниковим кристалам необхідний стабільний струм заданої сили. Звичайний блок живлення (БЖ) стабілізує напругу, тоді як драйвер підтримує заданий струм у робочому діапазоні напруги світильника. При виборі обладнання варто враховувати, що LED-драйвер підбирають за вихідним струмом і діапазоном напруги. Ці характеристики особливо важливі при тривалій щоденній роботі обладнання.

Запит «драйвер vs блок живлення» відображає принципову різницю між цими пристроями. Блоки живлення з постійною вихідною напругою зазвичай застосовують для світлодіодних стрічок на 12/24 В, де вбудовані резистори обмежують струм. Вираз «стабілізатор струму LED» використовують для пристроїв, які живлять окремі світлодіоди та LED-модулі без власного захисту від перевантаження за струмом.

Як працює драйвер: коротко і по суті

Концептуальний ланцюжок роботи простий: від мережі 220 В струм надходить на драйвер, а стабілізатор подає струм із вже потрібними параметрами на світлодіод. Тобто, схема драйвера світлодіодної лампи випрямляє мережеву напругу та обмежує силу струму. Деякі мікросхеми драйверів світлодіодних ламп працюють як ШІМ-контролери, але це залежить від схеми конкретного пристрою.

Залежно від конструкції стабілізатори струму бувають імпульсними та лінійними. Імпульсний драйвер світлодіода дозує енергію високочастотними імпульсами, має ККД до 90% і вище. Такі стабілізатори встановлюються в панелі та прожектори. Лінійний драйвер світлодіода простіший за своєю конструкцією. Щоб підтримувати заданий струм, він забирає на себе зайву напругу, перетворюючи її на тепло. Якого б типу не був стабілізатор струму, мікросхеми драйверів світлодіодних ламп утримують силу струму на потрібному рівні.

Окремий момент — безпека. Драйвер із гальванічною розв’язкою відокремлює вихідний ланцюг від мережі 220 В через трансформатор і знижує ризик ураження струмом. Доповнює захист запобіжник для світильника, який розриває ланцюг у разі короткого замикання. Необхідність гальванічної розв’язки визначають конструкція світильника, клас електрозахисту та умови експлуатації.

Параметри драйвера: на що звертати увагу в паспорті

Стандартний драйвер для світлодіодів напругою 220 вольт описується характеристиками з паспорта. Нижче — розшифровка цих параметрів.

Для офісів і торгових залів особливо важливими є коефіцієнт потужності PF і коефіцієнт пульсації драйвера. PF характеризує характер споживання потужності з мережі, а коефіцієнт пульсації впливає на зоровий комфорт. Конкретне допустиме значення пульсації обирають відповідно до вимог об’єкта та перевіряють за характеристиками виробника.

Маркування Flicker Free драйвера світлодіода вказує на знижену пульсацію, але не гарантує єдиного значення для всіх моделей. Точний показник і метод вимірювання потрібно перевіряти в технічних характеристиках. Високий ККД драйвера світлодіодного світильника зменшує втрати енергії та нагрівання, що позитивно впливає на ресурс обладнання.

Для зовнішнього освітлення обирають драйвер для вуличного світильника в корпусі зі ступенем захисту, що відповідає умовам експлуатації. Для зон, де можливі опади, часто застосовують захищені варіанти, наприклад, IP65. Драйвер IP67 для світильника розрахований також на короткочасне занурення у воду в умовах, передбачених виробником.

Регулювання яскравості та керування: які драйвери це підтримують

Важливо розуміти, що універсальний LED-драйвер для будь-яких світлодіодів із підтримкою всіх димерів — це маркетингове спрощення, адже сумісність завжди перевіряється за протоколом (інтерфейсом) керування. Основних варіантів інтерфейсів три:

1. Аналоговий (0–10 В / 1–10 В): у драйвері 0–10 В регулювання яскравості здійснюється шляхом зміни постійної напруги на окремому вході в діапазоні від 0 до 10 В.
2. Цифровий (DALI): драйвер DALI підтримує індивідуальну адресацію та централізоване керування світильниками; адреси призначаються під час налаштування системи.
3. Сімісторний (TRIAC) та імпульсний (PWM/ШІМ): світлодіодний драйвер TRIAC із можливістю регулювання яскравості застосовують із сумісними фазовими регуляторами яскравості. PWM-моделі змінюють яскравість за допомогою широтно-імпульсної модуляції (швидким миготінням струму) і частіше зустрічаються в низьковольтній світлодіодній підсвітці.

Саме несумісність диммера та стабілізатора струму за цими протоколами — головна причина мерехтіння ламп після встановлення регулятора яскравості.

Вбудований vs виносний драйвер

За типом розміщення драйвер для світлодіодного світильника може бути вбудованим або виносним. Обидва варіанти вирішують одне завдання, але по-різному поводяться в процесі експлуатації. Ключові особливості цих двох варіантів розміщення наведені в таблиці.

Вбудований драйвер світильника є типовим для компактних побутових світлових приладів, коли окремий блок розмістити ніде. Виносний драйвер світильника зручніше використовувати на комерційних об’єктах — електрик може замінити його за лічені хвилини, не знімаючи корпус зі стелі.

Крім того, винесений варіант може бути зручним для гарячих цехів і закритих ніш, якщо умови встановлення та клас захисту відповідають проекту. Перегрів драйвера світильника у тісному, невентильованому просторі швидко скорочує ресурс електроніки.

Чому драйвер виходить з ладу раніше за світлодіод

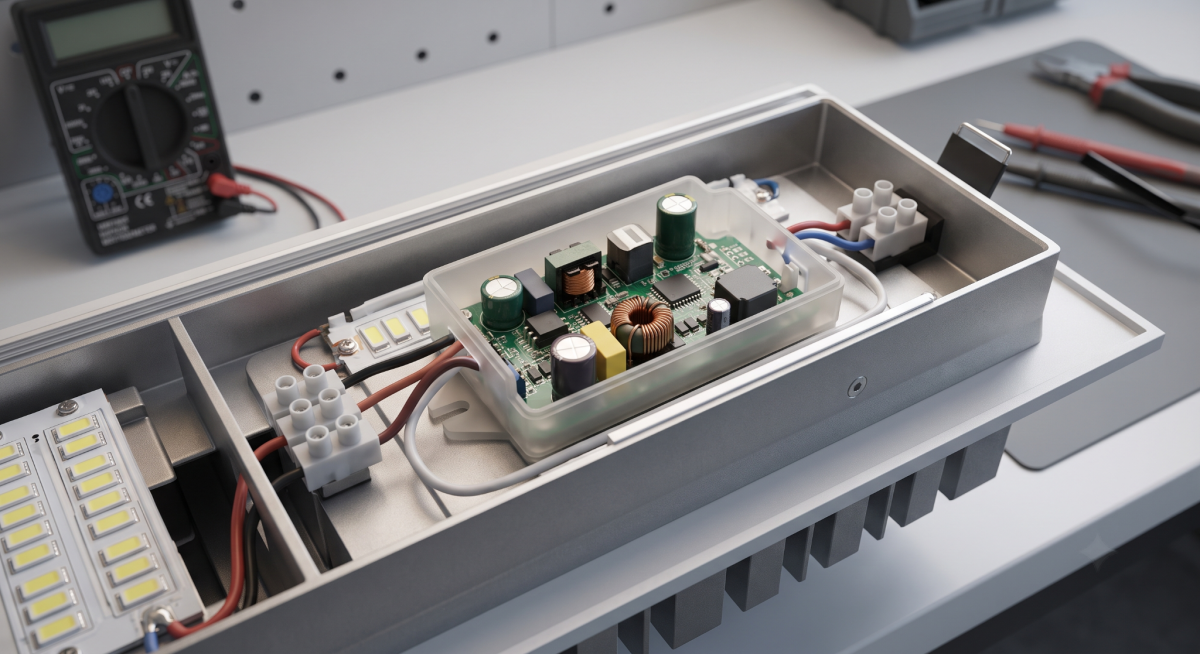

На практиці одна з типових скарг — «драйвер не працює, світильник не вмикається». Така несправність нерідко пов’язана з електронікою живлення, а не з деградацією самих діодів. Одна з можливих причин — старіння електролітичних конденсаторів: їхня ємність знижується під впливом високої температури та з часом. Термін служби драйвера LED залежить від якості тепловідведення: монтаж у закритій ніші без вентиляції прискорює старіння компонентів.

Також поломки трапляються через нестабільну мережу. Ця проблема особливо актуальна для України. У якісних моделях передбачено захист драйвера від перевантаження та захист драйвера від короткого замикання. У бюджетних пристроях захисні вузли можуть бути відсутні, а компоненти — мати менший запас за температурою, струмом та напругою. Відповідно, відповідь на питання, чому згорів драйвер світлодіодного світильника, найчастіше зводиться до якості компонентів та умов живлення. Отже, ресурс електроніки визначають такі фактори:

• температура експлуатації — нагрівання прискорює деградацію конденсаторів;
• якість електромережі — стрибки напруги пробивають вхідні ланцюги;
• клас компонентів — запас за струмом і напругою;
• умови монтажу — вентиляція та відведення тепла з корпусу.

Блок аварійного живлення для світлодіодних світильників підтримує освітлення під час відключення основної мережі, але не замінює захист від перепадів напруги. Таке рішення актуальне для під’їздів ОСББ, офісних коридорів та евакуаційних шляхів.

Якщо вам потрібна допомога з вибором драйвера для світлодіодного світильника, зверніться до фахівців «Євросвітло» — за телефоном, в онлайн-чаті або месенджері. Вони допоможуть підібрати рішення з урахуванням параметрів драйвера та умов експлуатації на об’єкті.
