Як вибрати лінійні світильники для виробництва: тип монтажу та оптика
Якщо замовляти лінійний світильник без урахування нюансів монтажу та типу оптики, це може призвести до нерівномірного освітлення. У результаті у виробничому приміщенні з’являться темні зони та відблиски.
Слід розуміти, що суцільна лінія світла створює зовсім інший ефект, ніж освітлення, в якому використовується світлодіодна панель — і це помітно вже на етапі проєктування. Розберемося, які існують критерії вибору лінійних світильників для конкретних виробничих завдань з урахуванням особливостей монтажу та типу оптики.
Що важливо у освітленні виробничих приміщень
Недостатнє освітлення робочих місць на виробництві призводить до помилок під час складання, браку та швидкої втоми персоналу. Тому на промислових об’єктах надзвичайно важливо забезпечити достатній рівень освітлення, рівномірність та відсутність сліпучих відблисків. Належна якість освітлення виробничого цеху є особливо важливою, якщо співробітники працюють поруч із рухомим обладнанням — наслідки помилки можуть бути значними.
Нижче наведено орієнтовні показники освітленості для типових промислових зон. Зверніть увагу, що це середні норми освітлення виробничих приміщень, а не жорсткий стандарт для кожного об’єкта:
Тип зони виробництва | Рекомендована освітленість, lx | Коментар |
| Проходи та пересування | 100–150 | Безпечне пересування людей та техніки |
| Робочі місця, збірка | 300–500 | Базова точність ручних операцій |
| Верстати та обробка | 500–750 | Контроль деталей та інструментів |
| Контроль якості | 750–1000 | Розпізнавання дефектів та відмінностей |
| Склад та стелажі | 100–200 | Зчитування маркування у проходах |
Варто взяти до уваги, що під час проєктування промислового освітлення, де використовуються лінійні світильники, розрахунки проводяться з урахуванням класу зорової роботи та висоти встановлення. Окрім освітленості (E), для виробничого освітлення потрібно враховувати нормативні значення світлового потоку (Φ), рівномірності світла (U₀), засліплення (UGR) та передачі кольору (CRI).
Оптика та монтаж: як підібрати відповідно до завдання
Не можна розглядати оптику окремо від монтажу — вони працюють лише у поєднанні. Просторове розташування світильника визначає напрямок світлового потоку, а оптика регулює його форму, контури та м’якість.
Оптика лінійних світильників
Оптика та кут розсіювання лінійного світильника визначають, чи буде світло м’яким і розсіяним, чи зосередженим у щільну ділянку. На практиці часто зустрічаються світильники з кутами розсіювання близько 100°, 120° та 160°. Вибір залежить від висоти монтажу та призначення зони.
Щоб підібрати відповідний тип оптики, варто детальніше ознайомитися з її основними видами:
- широка — ефективно усуває темні зони, підходить для створення загального рівномірного освітлення над проходами та конвеєром;
- вузька — зосереджує світловий потік щільніше, застосовується, якщо потрібно акцентувати освітлення на певній виробничій ділянці та при високих стелях;
- асиметрична — не засліплює, використовується для підсвічування стелажів та вертикальних поверхонь;

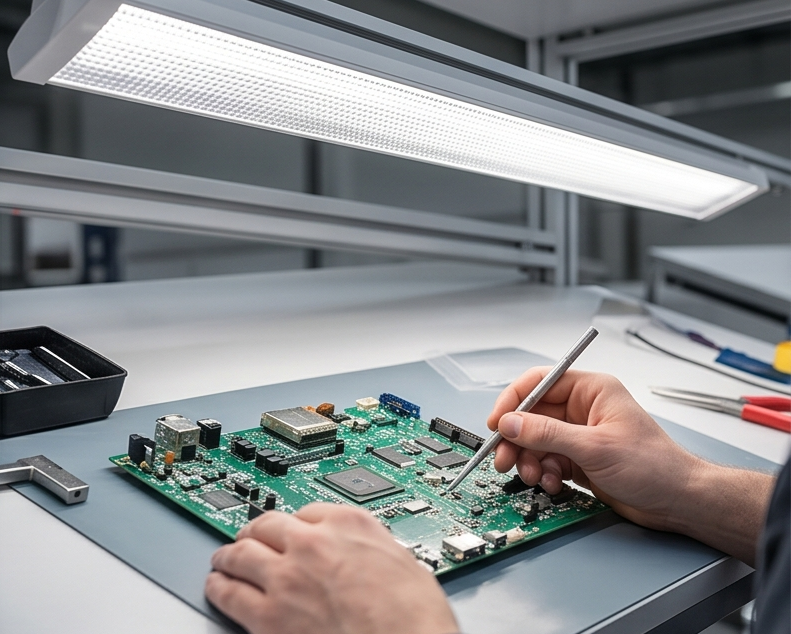

- антиблікова оптика — незамінна для виробництв з екранами та глянцевими поверхнями, оскільки суттєво знижує засліплення.
Для підсвічування глянцевих поверхонь використовують спеціальні пристрої. Наприклад, мікропризматичні розсіювачі розбивають світло та гасять різкі відбиття, а матові розсіювачі світильників забезпечують більш м’яке та рівномірне освітлення.
Тип монтажу: як він впливає на світло та тіні
Тип кріплення безпосередньо визначає просторове розташування світлової лінії, геометрію тіней, що утворюються, а також зручність експлуатації та обслуговування промислового обладнання. Розглянемо основні способи встановлення освітлювальних приладів:
- накладний — накладні лінійні світильники встановлюють безпосередньо на поверхню;
- підвісний — підходить для високих прольотів, підвісні лінійні світильники можна опускати на тросах ближче до робочої зони;
- вбудований — інтегрується в підвісні стелі офісних та адміністративно-побутових приміщень, вбудовані лінійні світильники монтуються врівень, утворюючи єдину рівну площину з поверхнею стелі;
- магістральний трековий — дає можливість облаштовувати трекові лінійні системи для довгих рядів та швидкої перестановки.
Клас захисту підбирають окремо. Наприклад, для вологих і запилених цехів зазвичай замовляють герметичні лінійні світильники (часто підходять лінійні світильники класу захисту IP65). У спеціалізованих приміщеннях з особливими вимогами застосовуються лінійні світильники для чистих приміщень, що відповідають суворим санітарно-гігієнічним нормам і класам чистоти.
Зручність обслуговування — важливий фактор економії. На великих висотах будь-які сервісні роботи обходяться дорого, тому для високих стель краще обирати лінійні стельові LED-світильники у надміцних корпусах із максимальним терміном експлуатації. Це зводить до мінімуму необхідність проведення висотних робіт у майбутньому.
Комплексний розрахунок монтажної геометрії, оптики, класу захисту та умов обслуговування лінійних світильників для виробництва — єдиний спосіб створити ефективне світлове середовище. Саме такий підхід забезпечує якісне освітлення без зайвих витрат на надлишкову потужність або сервісні роботи та усуває зоровий дискомфорт на робочих місцях.
Як уникнути типових проблем: тіні, відблиски, нерівномірність освітлення
Найчастіше скарги на освітлення на виробництві пов’язані з появою тіней у тих місцях, де світильники розташовані занадто далеко один від одного або їхній світловий потік перекривають обладнання та високі стелажі. Один потужний світильник не зможе усунути такі темні місця — потрібна продумана система.
Нерідко предметом скарг стають також відблиски. Вони виникають, коли яскраве джерело світла потрапляє в очі або відбивається від блискучих поверхонь. Відкритий лінійний світлодіодний світильник без розсіювача над верстатом майже завжди створює різке відбиття.
Нерівномірність освітлення — окрема проблема. Вона виникає, коли відстань між рядами перевищує висоту підвісу: між лініями утворюються темні смуги, а безпосередньо під приладами з’являється надмірне освітлення.
Крім того, важливо розуміти, що збільшення потужності не означає вирішення проблеми якості освітлення. Висока світлова віддача лінійного світильника підвищує рівень люксів, але не вирівнює світло і не усуває засліплення, якщо порушені крок установки та оптика.
Коли потрібен розрахунок і що для нього підготувати
Підбір «на око» може призвести до того, що помилку можна помітити лише після монтажу, а переробка вже встановленого освітлення обходиться дорого. Тому освітлення завжди попередньо прораховують. Розрахунок лінійного освітлення ґрунтується на таких початкових даних:
- план приміщення з розмірами та розміщенням обладнання;
- висота стелі та робочих поверхонь;
- зонування за завданнями — проходи, збірка, контроль, склад;
- вимоги щодо CRI та UGR;
- режим роботи на виробництві, кількість змін.
Освітлення для високих стель вимагає особливої уваги до інтервалу між рядами світильників та підбору оптики — помилки призводять до утворення світлових провалів. Чим вища стеля, тим вужча має бути оптика і тим точніше розраховують відстань між лініями.
Якщо потрібно підібрати освітлювальні прилади для конкретних технологічних зон і завдань, фахівці «Євросвітло» допоможуть вибрати відповідний лінійний світлодіодний світильник за висотою, оптикою, класом захисту, а також спроектувати ряди освітлення для довгих виробничих приміщень. У нас ви можете отримати професійний розрахунок освітлення та замовити необхідне обладнання для вашого виробництва.
