Чому не можна проєктувати освітлення виробничих приміщень «на око»
Промислове освітлення часто проєктують «на око» або копіюють рішення з інших схожих об’єктів. Результат такого підходу передбачуваний: біля верстатів залишаються небезпечні темні зони, виробничі світильники з неправильними параметрами заповнюють робочі місця сліпучим світлом. Помилки можуть призвести до зауважень під час приймального контролю.
Проєктування освітлення виробничих приміщень в Україні вимагає врахування чинних норм, послідовності етапів та типових помилок.
Нормативна база в Україні: на що слід орієнтуватися
Основним орієнтиром є чинна редакція ДБН В.2.5-28:2018 «Природне та штучне освітлення» зі зміною № 1. Нормативні показники залежать від категорії зорової роботи та умов конкретної зони. ДСТУ EN 12464-1 додатково регламентує освітлення виробничих приміщень та робочих місць.
Які показники підлягають нормуванню
Під час проєктування промислового освітлення враховують чотири групи параметрів. Ось що потрібно враховувати:
- Освітленість робочої поверхні, лк. Цей показник характеризує світловий потік, що припадає на одиницю площі, і визначається з урахуванням точності виконуваної операції.
- Рівномірність освітлення. У цеху не повинно бути контрастних переходів від яскравих плям до глибоких тіней. Рівномірний розподіл світла зменшує необхідність постійної зорової адаптації.

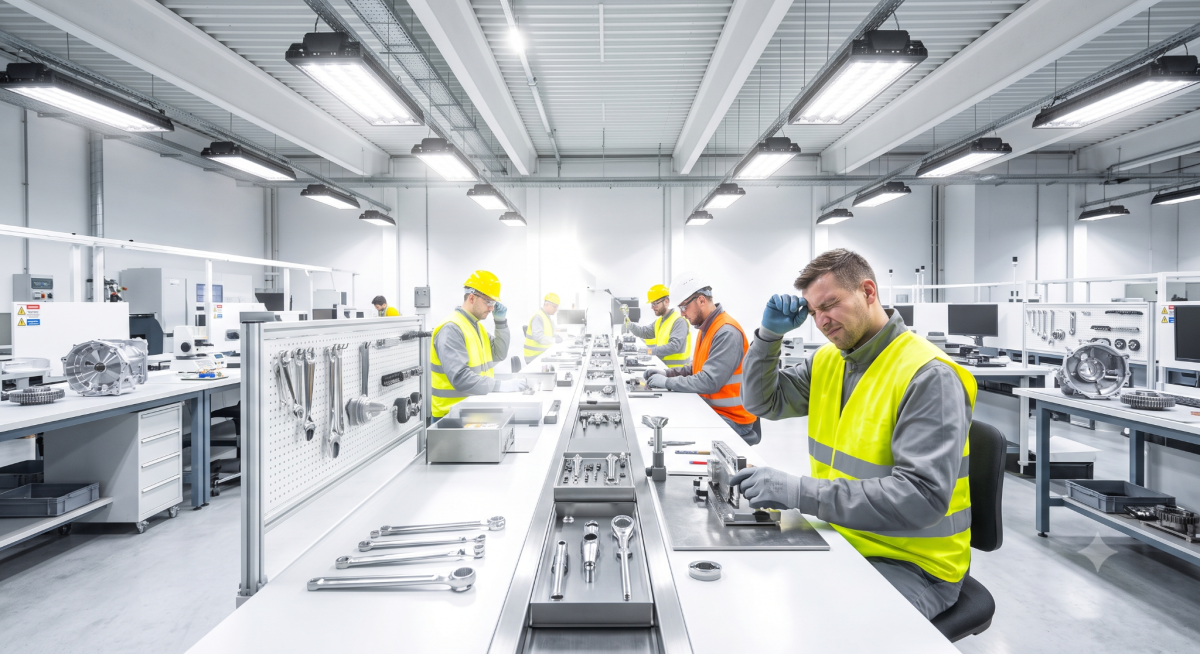

- Показник засліплення UGR для виробничої зони. Допустиме значення обирають з урахуванням конкретного робочого місця та зорового завдання.
- Крім того, важливо враховувати індекс передачі кольору CRI для виробництва. Цей показник є особливо важливим на ділянках, де візуальний контроль відіграє ключову роль. Високий CRI підвищує точність розпізнавання кольорового маркування, проводки та дефектів на поверхнях виробів.
Чому вимоги різняться залежно від зон та видів робіт
Вимоги до ділянок цеху суттєво відрізняються, адже кожна зона має своє завдання. Наприклад, у коридорах і проходах достатньо облаштувати базове освітлення для безпечного пересування. На робочих місцях операторів освітлення має відповідати нормованим показникам, щоб співробітники чітко бачили панелі керування та інструменти.
Окрім основних систем освітлення, у виробничих приміщеннях використовується резервне та евакуаційне освітлення. Для цього застосовуються аварійні світильники з автономним живленням, а норми щодо них встановлюються окремо. Зведені орієнтири щодо різних зон наведено в таблиці.
| Тип виробничої зони | Освітленість, лк | UGR | CRI (Ra) | Коментар |
| Проходи та зони переміщення | 100–150 | ≤ 25 | ≥ 60 | Достатньо бачити шлях і перешкоди |
| Робочі місця / складання | 300–500 | ≤ 22 | ≥ 80 | Рівень залежить від розміру деталей |
| Верстати та обробка | 500 | ≤ 19 | ≥ 80 | Світло без стробоскопічного ефекту |
| Контроль якості | 750–1000 | ≤ 16 | ≥ 90 | Максимальні вимоги до передачі кольорів |
| Склад на виробництві | 100–200 | ≤ 25 | ≥ 60 | Вище — у зонах комплектації (≥ 80) |
| Технічні та підсобні зони | 100–150 | ≤ 28 | ≥ 60 | Періодичне перебування персоналу |
Точні значення параметрів визначаються відповідно до категорії зорових робіт, тому важливо уточнювати норми освітлення цеху для кожного окремого об’єкта. Наведену таблицю можна використовувати для попередньої оцінки.
Вхідні дані: від завдання до прийому
Розрахунок освітлення виробничого приміщення необхідно здійснювати на основі чітких вхідних даних. Базовий перелік початкових даних включає:
- плани та зрізи приміщень із зазначенням габаритів, висоти стель та місць розміщення технологічного обладнання;
- опис видів виробничих операцій на кожній ділянці для точного визначення розрядів зорових робіт та зонування освітлення;
- режим роботи підприємства, вимоги до автоматизації (схем керування) та конфігурації аварійного контуру;
- показники запиленості, вологості, температури та механічних впливів для вибору відповідних класів IP та IK.
Окремо фіксують частку денного світла. Природне освітлення виробничих приміщень впливає на принципи зонування та загальну схему управління системою освітлення.
Етапи проєктування виробничого освітлення
Світлотехнічний проект перетворює вимоги нормативних документів на конкретний план розміщення обладнання. Загальна послідовність: нормовані показники за зонами → розрахунок → підбір світильників → узгодження → приймальний контроль.
- Визначення вимог для кожної ділянки (рівень освітлення, рівномірність, UGR, CRI).

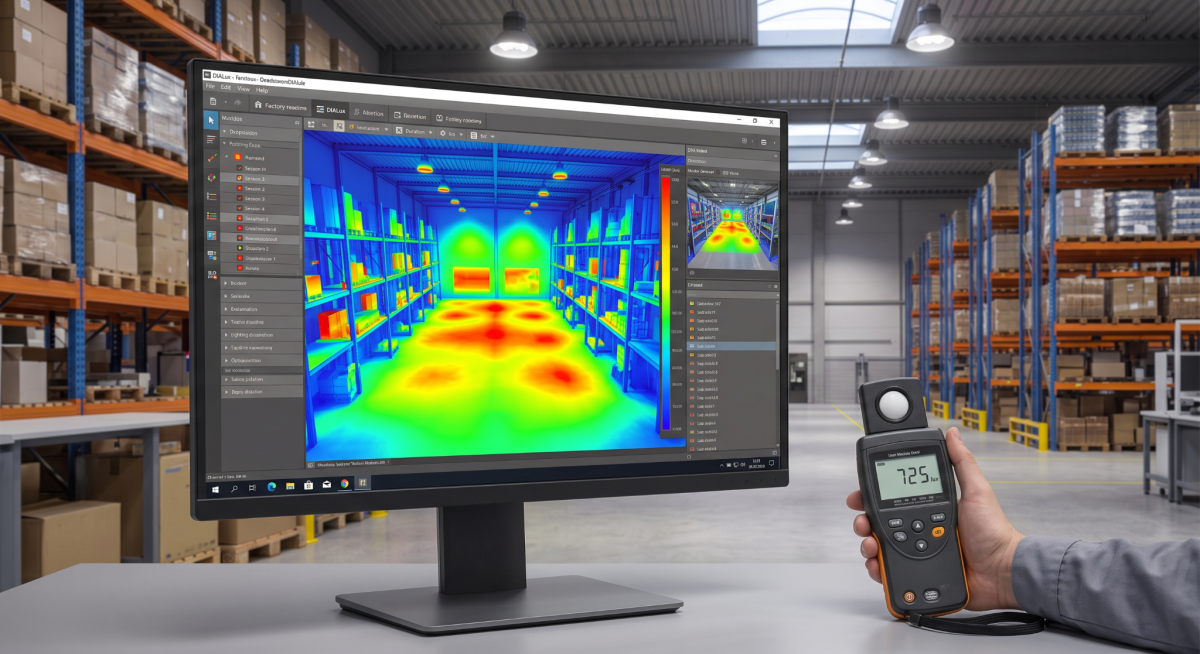

- Розрахунок штучного освітлення виробничого приміщення виконують у DIALux або аналогічній програмі. У моделі враховують геометрію будівлі, відбивні властивості поверхонь та коефіцієнт запасу, пов’язаний зі зниженням світлового потоку та забрудненням обладнання в процесі експлуатації.
- Підбір світильників здійснюють за розрахунковими параметрами та фотометричними файлами IES/LDT. Для високих стель може застосовуватися енергоефективне LED-освітлення для виробництва. Якщо передбачено використання ламп для освітлення виробничих приміщень, їх обирають за світловим потоком і фотометричними параметрами, а не лише за потужністю.
Узгодження проєкту та приймання системи освітлення виробничого об’єкта. Після затвердження та монтажу проводять вимірювання люксметром у різних зонах, а результати вимірювань фіксуються у протоколі.

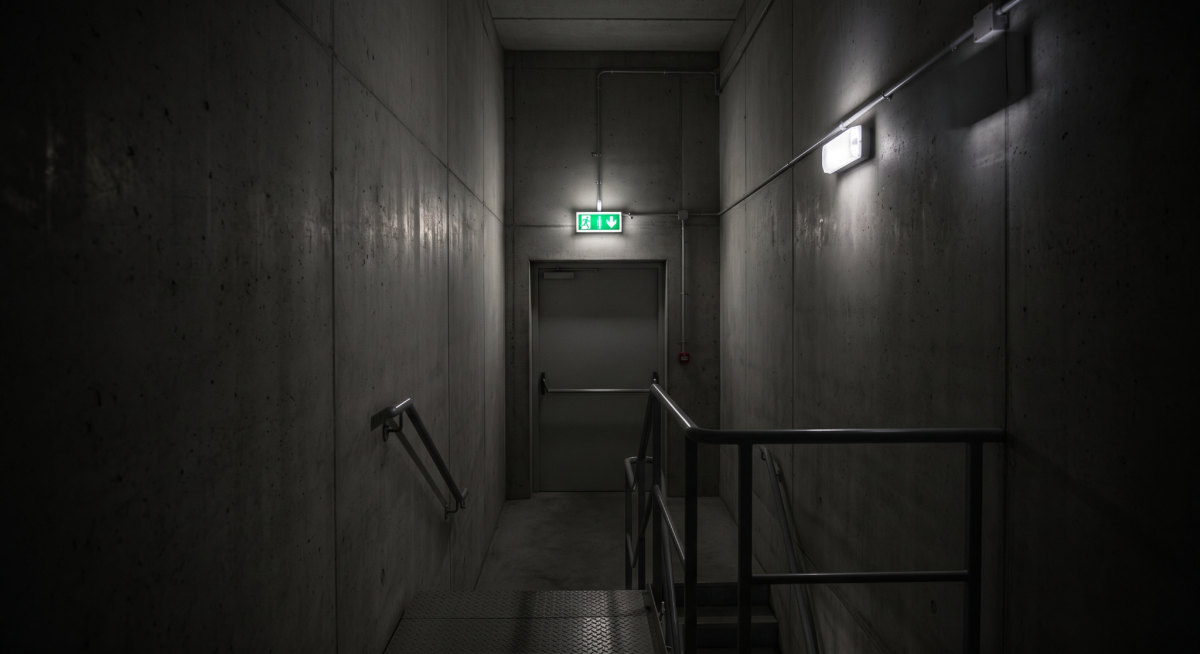

Аварійне та евакуаційне освітлення на виробництві
Аварійне освітлення є обов’язковим там, де відключення світла створює ризик травм та аварій або перешкоджає евакуації: вимоги визначаються згідно з чинною редакцією ДБН В.2.5-28:2018 із зміною № 1 та ДСТУ EN 1838. Насамперед аварійне освітлення потрібне на евакуаційних шляхах, біля виходів, поруч із небезпечним обладнанням та у приміщеннях без вікон.
Аварійне освітлення проєктують як окремий контур із передбаченим у проєкті резервним живленням, а не додають його після монтажу. Для нього визначають нормовані параметри, тривалість роботи та місця розміщення.

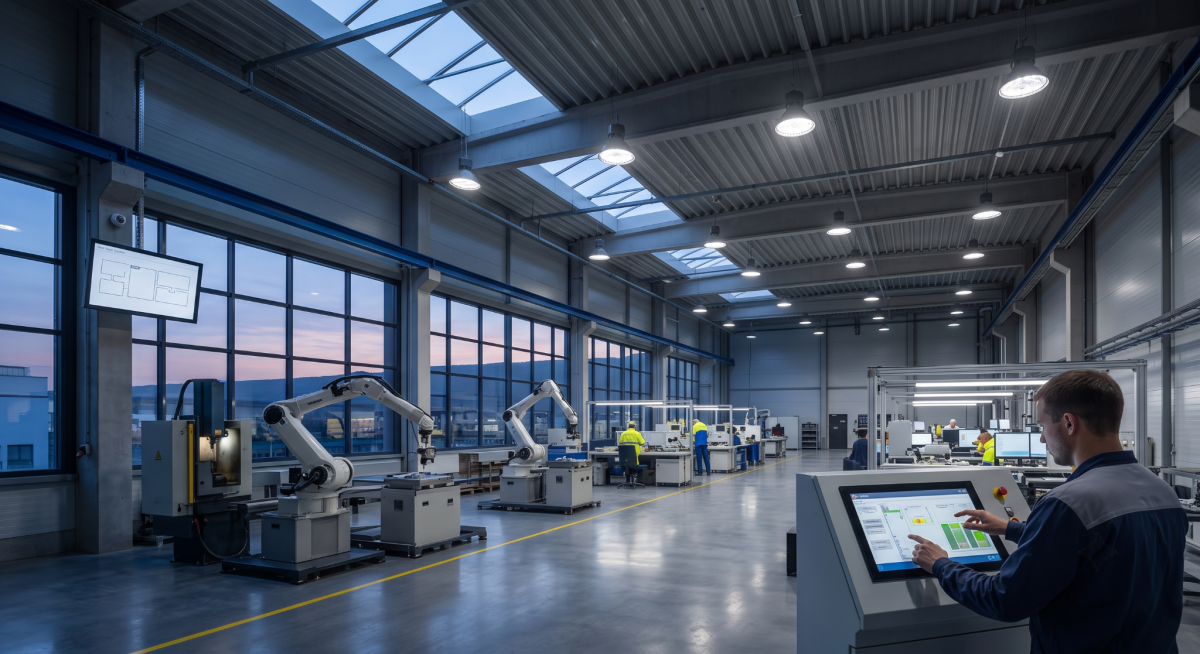

Управління освітленням: коли включати це в проєкт
Архітектура управління освітленням на виробництві формується в процесі розробки загального проєкту. Зональне регулювання доцільне для об’єктів із нерівномірним графіком роботи: багатозмінним режимом, цілодобовими технологічними лініями або сезонними коливаннями завантаження.
Регулювання яскравості у виробничих зонах є доцільним за умови значної частки денного світла, що надходить через вікна та ліхтарі. Сумісні LED-лампи та світильники для промислового освітлення дають змогу плавно зменшувати світловий потік за умови використання відповідних драйверів та системи керування. Датчики руху на виробництві доречно встановлювати у проходах, санвузлах, технічних приміщеннях та на складах, де люди з’являються нечасто.
Типові помилки при проєктуванні виробничого освітлення
Більшість проблем із освітленням на промислових об’єктах повторюється в різних проєктах. Ось перелік того, чого варто уникати:
- ігнорування зонування за видами робіт;
- нехтування висотою стель та розміщенням обладнання, через що виникають провали в рівномірності освітлення;
- вибір світильників «на око» (без урахування фотометричних даних);
- відсутність аварійного контуру в загальному проєкті;
- ігнорування коефіцієнта запасу, через що з часом освітленість може знизитися нижче необхідного рівня;
- додавання системи управління світлом після монтажу (це загрожує зайвими витратами через переробки);
- нехтування показником UGR для робочих місць (це створює зоровий дискомфорт для персоналу).
