Почему нельзя проектировать освещение производственных помещений «на глаз»

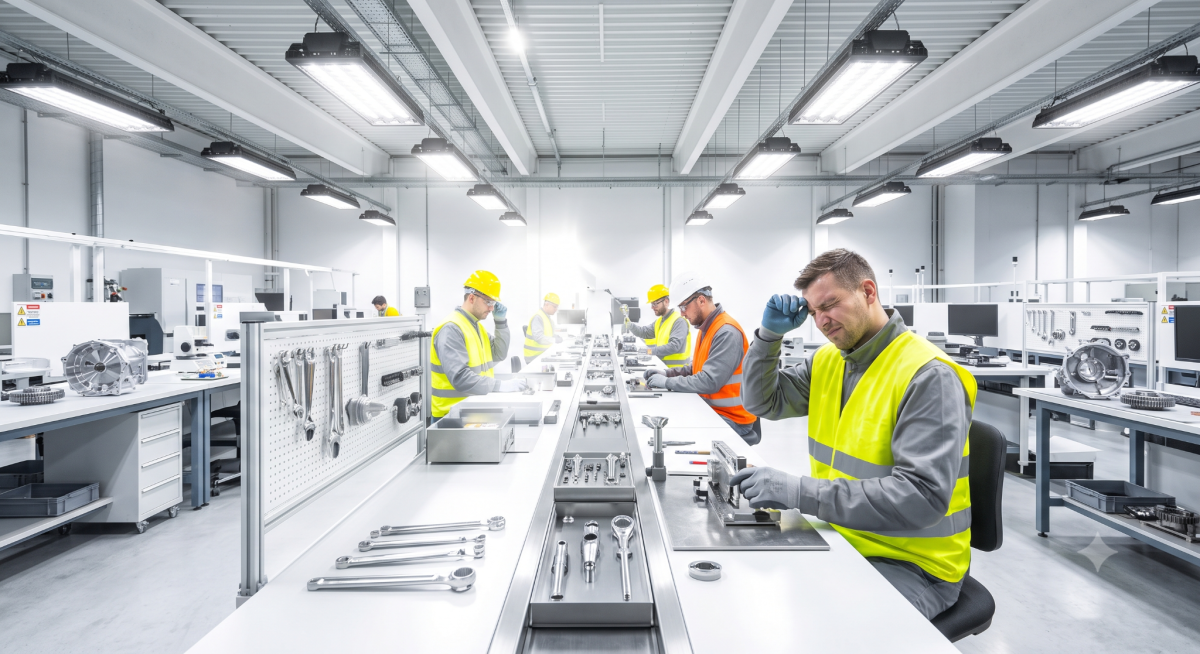

Промышленное освещение часто проектируют «на глаз» или копируют решения с других похожих объектов. Итог такого подхода предсказуем: возле станков остаются опасные темные зоны, производственные светильники с неправильными параметрами заливают рабочие места слепящим светом. Ошибки могут привести к замечаниям при приемочном контроле.
Проектирование освещения производственных помещений в Украине требует учета действующих норм, последовательности этапов и типовых ошибок.
Нормативная база в Украине: на что ориентироваться
Основной ориентир — актуальная редакция ДБН В.2.5-28:2018 «Природне та штучне освітлення» с Изменением № 1. Нормируемые показатели зависят от разряда зрительных работ и условий конкретной зоны. ДСТУ EN 12464-1 дополнительно регламентирует освещение производственных помещений и рабочих мест.
Какие показатели нормируются
При проектировании промышленного освещения учитывают четыре группы параметров. Вот что нужно учитывать:
- Освещенность рабочей поверхности, лк. Показатель характеризует световой поток, приходящийся на единицу площади, и выбирается с учетом точности выполняемой операции.
- Равномерность освещения. В цеху не должно быть контрастных переходов от ярких пятен к глубоким теням. Равномерное распределение света уменьшает необходимость постоянной зрительной адаптации.
- Показатель ослепленности UGR для производственной зоны. Допустимое значение выбирают с учетом конкретного рабочего места и зрительной задачи.
- Кроме этого, важно учитывать индекс цветопередачи CRI для производства. Данный показатель особенно важен на участках, где визуальный контроль играет ключевую роль. Высокий CRI повышает точность распознавания цветной маркировки, проводки и дефектов на поверхностях изделий.
Почему требования различаются по зонам и видам работ
Требования к участкам цеха существенно отличаются, ведь у каждой зоны своя задача. Например, в коридорах и проходах достаточно обустроить базовый свет для безопасного передвижения. На рабочих местах операторов свет должен соответствовать нормируемым показателям, чтобы сотрудники четко видели панели управления и инструмент.
Кроме основных систем света, в производственных помещениях используется освещение резервное и эвакуационное. Для него применяются аварийные светильники с автономным питанием, а нормируется оно отдельно. Сводные ориентиры по разным зонам собраны в таблице.
| Тип производственной зоны | Освещенность, лк | UGR | CRI (Ra) | Комментарий |
| Проходы и зоны перемещения | 100–150 | ≤ 25 | ≥ 60 | Достаточно видеть путь и препятствия |
| Рабочие места / сборка | 300–500 | ≤ 22 | ≥ 80 | Уровень зависит от размера деталей |
| Станки и обработка | 500 | ≤ 19 | ≥ 80 | Свет без стробоскопического эффекта |
| Контроль качества | 750–1000 | ≤ 16 | ≥ 90 | Максимальные требования к цветопередаче |
| Склад при производстве | 100–200 | ≤ 25 | ≥ 60 | Выше — в зонах комплектации (≥ 80) |
| Технические и подсобные зоны | 100–150 | ≤ 28 | ≥ 60 | Периодическое пребывание персонала |
Точные значения параметров определяют согласно разряду зрительных работ, поэтому нормы освещения цеха для каждого отдельного объекта важно уточнять. Приведенную же таблицу можно использовать с целью предварительной оценки.
Исходные данные: от задания до приемки
Расчет освещения производственного помещения необходимо осуществлять на основе четких вводных. Базовый перечень исходных данных включает:
- планы и разрезы помещений с указанием габаритов, высоты потолков и мест размещения технологического оборудования;
- описание видов производственных операций на каждом участке для точного определения разрядов зрительных работ и зонирования освещения;
- режим работы предприятия, требования к автоматизации (схемам управления) и конфигурации аварийного контура;
- показатели запыленности, влажности, температуры и механических воздействий для выбора подходящих классов IP и IK.
Отдельно фиксируют долю дневного света. Естественное освещение производственных помещений влияет на принципы зонирования и общую схему управления осветительной системой.
Этапы проектирования производственного освещения
Светотехнический проект переводит требования нормативных документов в конкретный план размещения оборудования. Общая последовательность: нормируемые показатели по зонам → расчет → подбор светильников → согласование → приемочный контроль.
- Определение требований для каждого участка (уровень света, равномерность, UGR, CRI).

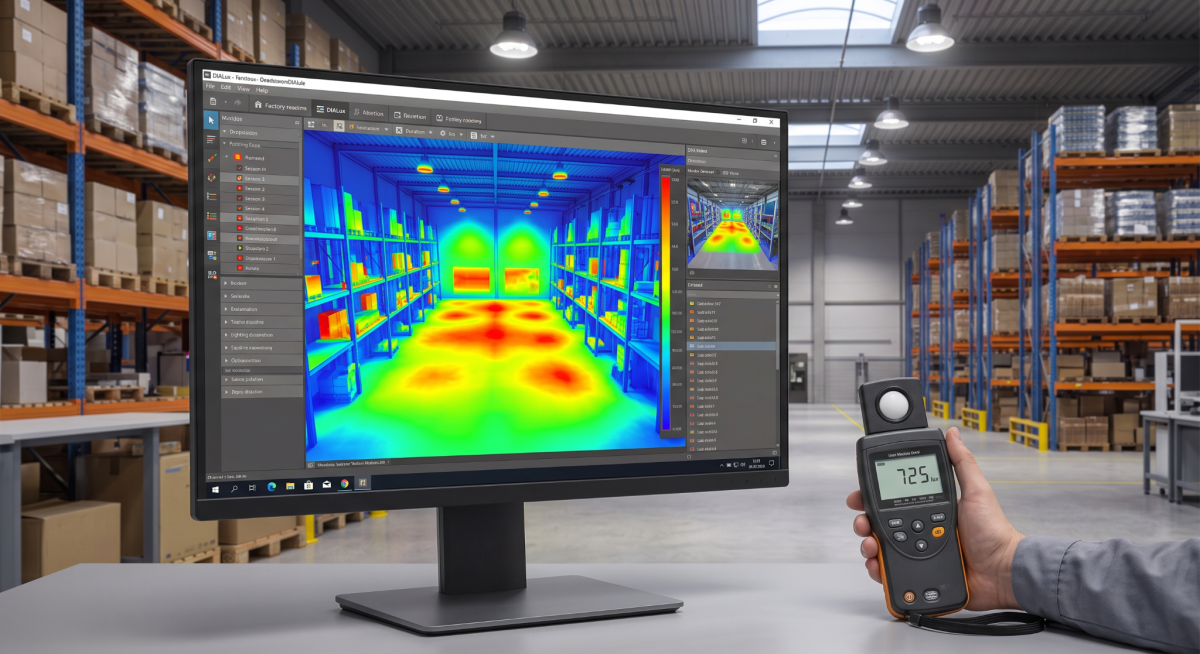

- Расчет искусственного освещения производственного помещения выполняют в DIALux или аналогичной программе. В модели учитывают геометрию здания, отражающие свойства поверхностей и коэффициент запаса, связанный со снижением светового потока и загрязнением оборудования в процессе эксплуатации.
- Подбор светильников выполняют по расчетным параметрам и фотометрическим файлам IES/LDT. Для высоких потолков может применяться энергоэффективное LED-освещение для производства. Если предусмотрены лампы для освещения производственных помещений, их выбирают по световому потоку и фотометрическим параметрам, а не только по мощности.
Согласование проекта и приемка системы освещения производственного объекта. После утверждения и монтажа выполняют замеры люксметром по зонам, а протокол фиксирует результаты измерений.

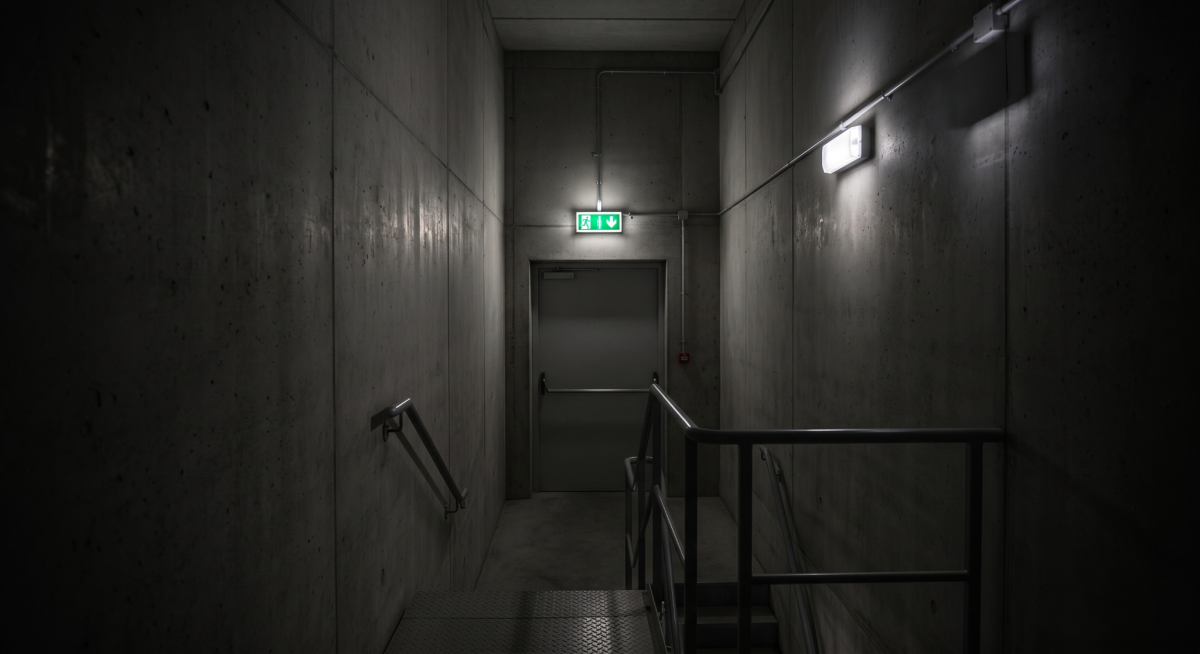

Аварийное и эвакуационное освещение на производстве
Аварийный контур обязателен там, где отключение света создает риск травм и аварий или мешает эвакуации: требования определяют по актуальной редакции ДБН В.2.5-28:2018 с Изменением № 1 и ДСТУ EN 1838. В первую очередь аварийный свет нужен на эвакуационных путях, у выходов, возле опасного оборудования и в помещениях без окон.
Аварийную подсветку проектируют отдельным контуром с предусмотренным проектом резервным питанием, а не добавляют после монтажа. Для нее определяют нормируемые параметры, продолжительность работы и точки размещения.

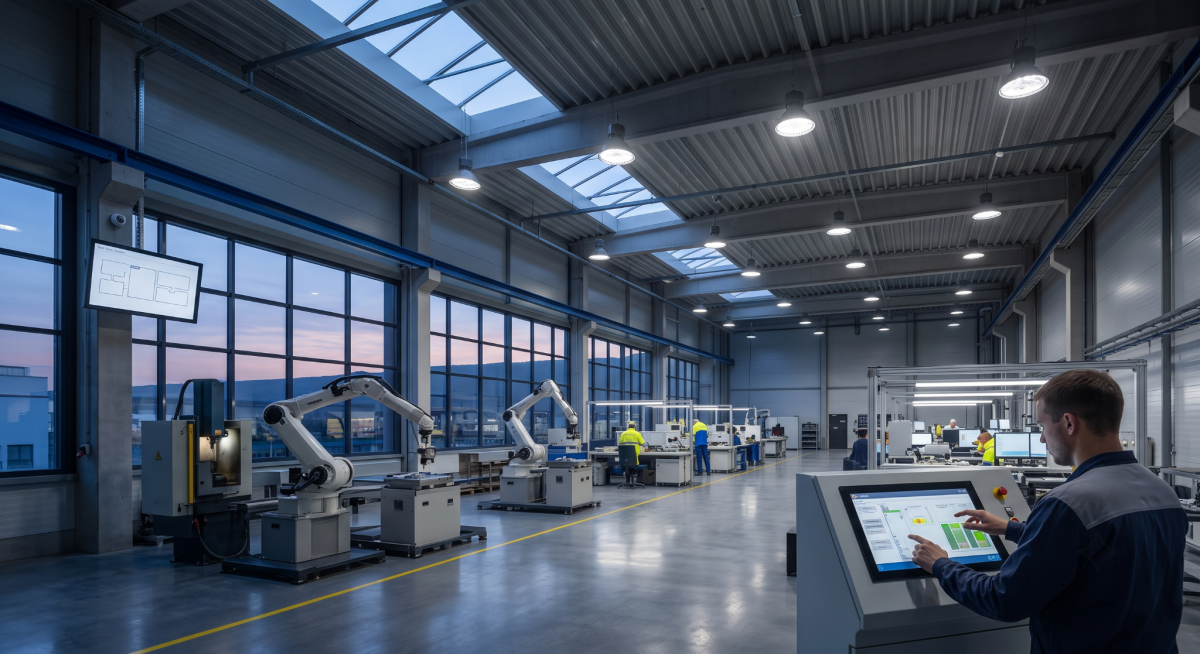

Управление освещением: когда включать в проект
Архитектура управления освещением на производстве закладывается в процессе разработки общего проекта. Зональное регулирование целесообразно для объектов с неравномерным графиком работы: многосменным режимом, круглосуточными технологическими линиями или сезонными колебаниями загрузки.
Диммирование в производственных зонах оправдано при большой доле дневного света у окон и фонарей. Совместимые лампы и светильники LED промышленного освещения позволяют плавно снижать световой поток при использовании подходящих драйверов и системы управления. Датчики движения на производстве уместны в проходах, санузлах, технических помещениях и на складах с редким присутствием людей.
Типовые ошибки в проектировании производственного освещения
Большинство проблем с освещением на промышленных объектах повторяется в разных проектах. Вот чек-лист того, чего стоит избегать:
- игнорирование зонирования согласно видам работ;
- пренебрежение высотой потолков и расстановкой оборудования, из-за чего появляются провалы по равномерности света;
- выбор светильников «на глаз» (без учета фотометрических данных);
- отсутствие аварийного контура в общем проекте;
- игнорирование коэффициента запаса, из-за чего со временем освещенность может снизиться ниже требуемого уровня;
- добавление управления светом после монтажа (чревато лишними расходами из-за переделок);
- пренебрежение показателем UGR для рабочих мест (это создает зрительный дискомфорт для персонала).
