Что такое драйвер LED-светильника и зачем он нужен

Если светильник перестал включаться, хотя светодиоды целы, чаще всего причина кроется в вышедшем из строя стабилизаторе тока (драйвере). С этим элементом может быть связана и другая частая проблема — раздражающее мерцание лампы при попытке приглушить свет диммером. В данном случае стабилизатор тока просто не совместим с регулятором яркости. Далее разберем, что такое драйвер для светодиодов, зачем он нужен и какие параметры проверять при его покупке.

Что такое светодиодный драйвер и чем он отличается от блока питания

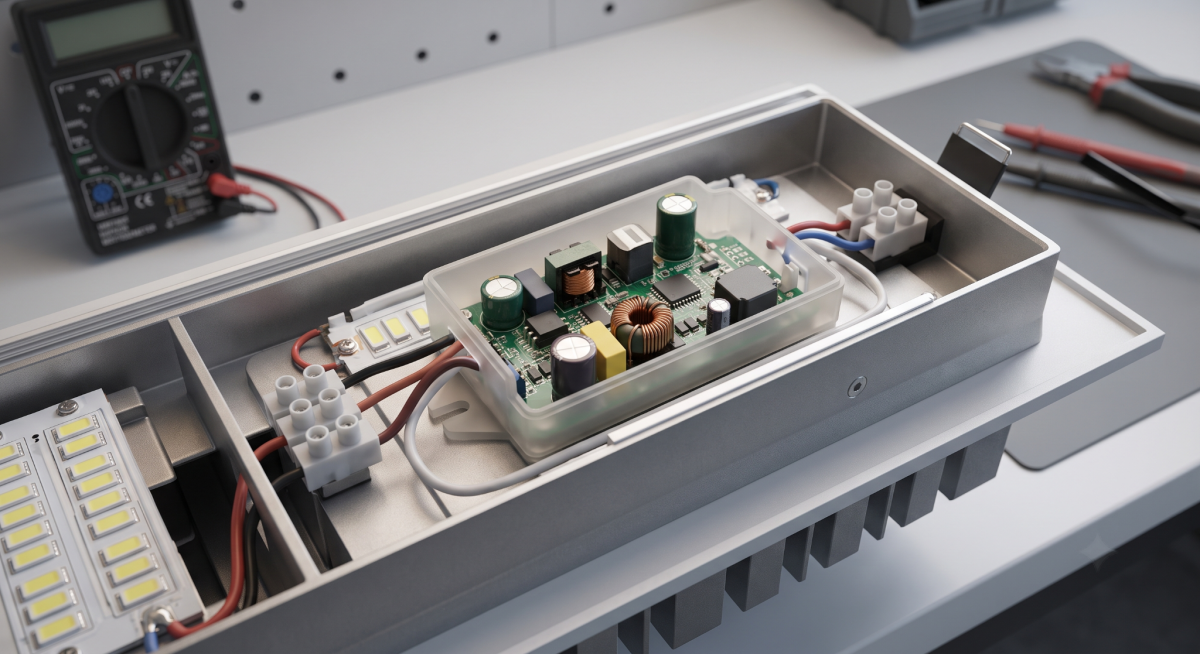

Термин «драйвер светодиодный» обозначает источник тока для светодиодов. Полупроводниковым кристаллам необходим стабильный ток заданной силы. Обычный блок питания (БП) стабилизирует напряжение, тогда как драйвер поддерживает заданный ток в рабочем диапазоне напряжения светильника. При выборе оборудования стоит учитывать, что ЛЕД драйвер подбирают по выходному току и диапазону напряжения. Эти характеристики особенно важны при длительной ежедневной работе оборудования.

Запрос «драйвер vs блок питания» отражает принципиальную разницу между этими устройствами. Блоки питания с постоянным выходным напряжением обычно применяют для светодиодных лент на 12/24 В, где встроенные резисторы ограничивают ток. Выражение «стабилизатор тока LED» используют для устройств, которые питают отдельные светодиоды и LED-модули без собственной защиты от перегрузки по току.

Как работает драйвер: коротко и по сути

Концептуальная цепочка работы простая: от сети 220 В ток поступает на драйвер, а стабилизатор подает ток с уже нужными параметрами на светодиод. То есть схема драйвера светодиодной лампы выпрямляет сетевое напряжение и ограничивает силу тока. Некоторые микросхемы драйверов светодиодных ламп работают как ШИМ-контроллеры, но это зависит от схемы конкретного устройства.

В зависимости от конструкции стабилизаторы тока бывают импульсными и линейными. Импульсный драйвер светодиода дозирует энергию высокочастотными импульсами, имеет КПД до 90% и выше. Такие стабилизаторы ставятся в панели и прожекторы. Линейный драйвер светодиода проще по своей конструкции. Чтобы поддерживать заданный ток, он забирает на себя лишнее напряжение, переводя его в тепло. Какого бы типа ни был стабилизатор тока, микросхемы драйверов светодиодных ламп удерживают на нужном уровне силу тока.

Отдельный момент — безопасность. Драйвер с гальванической развязкой отделяет выходную цепь от сети 220 В через трансформатор и снижает риск поражения током. Дополняет защиту предохранитель для светильника, который разрывает цепь при коротком замыкании. Необходимость гальванической развязки определяют конструкция светильника, класс электрозащиты и условия эксплуатации.

Параметры драйвера: на что смотреть в паспорте

Стандартный драйвер для светодиодов 220 вольт описывается характеристиками из паспорта. Ниже — расшифровка этих параметров.

Для офисов и торговых залов особенно важны коэффициент мощности PF и коэффициент пульсации драйвера. PF характеризует характер потребления мощности из сети, а коэффициент пульсации влияет на зрительный комфорт. Конкретное допустимое значение пульсации выбирают по требованиям объекта и проверяют по характеристикам производителя.

Маркировка Flicker Free драйвера светодиода указывает на сниженную пульсацию, но не гарантирует единое значение для всех моделей. Точный показатель и метод измерения нужно проверять в технических характеристиках. Высокий КПД драйвера светодиодного светильника уменьшает потери энергии и нагрев, что положительно влияет на ресурс оборудования.

Для наружного освещения выбирают драйвер для уличного светильника в корпусе со степенью защиты, соответствующей условиям эксплуатации. Для зон с воздействием осадков часто применяют защищенные исполнения, например IP65. Драйвер IP67 для светильника рассчитан также на кратковременное погружение в воду в условиях, предусмотренных производителем.

Диммирование и управление: какие драйверы это поддерживают

Важно понимать, что универсальный LED-драйвер для любых светодиодов с поддержкой всех диммеров — маркетинговое упрощение, ведь совместимость всегда проверяется по протоколу (интерфейсу) управления. Основных вариантов интерфейсов три:

1. Аналоговый (0-10V / 1-10V): в драйвере 0-10V диммирование осуществляется путем изменения постоянного напряжения на отдельном входе в диапазоне от 0 до 10 В.
2. Цифровой (DALI): драйвер DALI поддерживает индивидуальную адресацию и централизованное управление светильниками; адреса назначают при настройке системы.
3. Симисторный (TRIAC) и импульсный (PWM/ШИМ): диммируемый драйвер светодиода TRIAC применяют с совместимыми фазовыми регуляторами яркости. PWM-модели меняют яркость широтно-импульсной модуляцией (быстрым миганием тока) и чаще встречаются в низковольтной светодиодной подсветке.

Именно несовместимость диммера и стабилизатора тока по этим протоколам — главная причина мерцания ламп после установки регулятора яркости.

Встроенный vs выносной драйвер

По типу размещения драйвер для светодиодного светильника может быть встроенным или выносным. Оба варианта решают одну задачу, но по-разному ведут себя в процессе эксплуатации. Ключевые особенности этих двух вариантов размещения приведены в таблице.

Встроенный драйвер светильника типичен для компактных бытовых светоприборов, когда отдельный блок разместить негде. Выносной драйвер светильника удобнее использовать на коммерческих объектах — электрик может заменить его за минуты, не снимая корпус с потолка.

Кроме этого, выносное исполнение может быть удобным для горячих цехов и закрытых ниш, если условия установки и класс защиты соответствуют проекту. Перегрев драйвера светильника в тесном невентилируемом пространстве быстро сокращает ресурс электроники.

Почему драйвер выходит из строя раньше светодиода

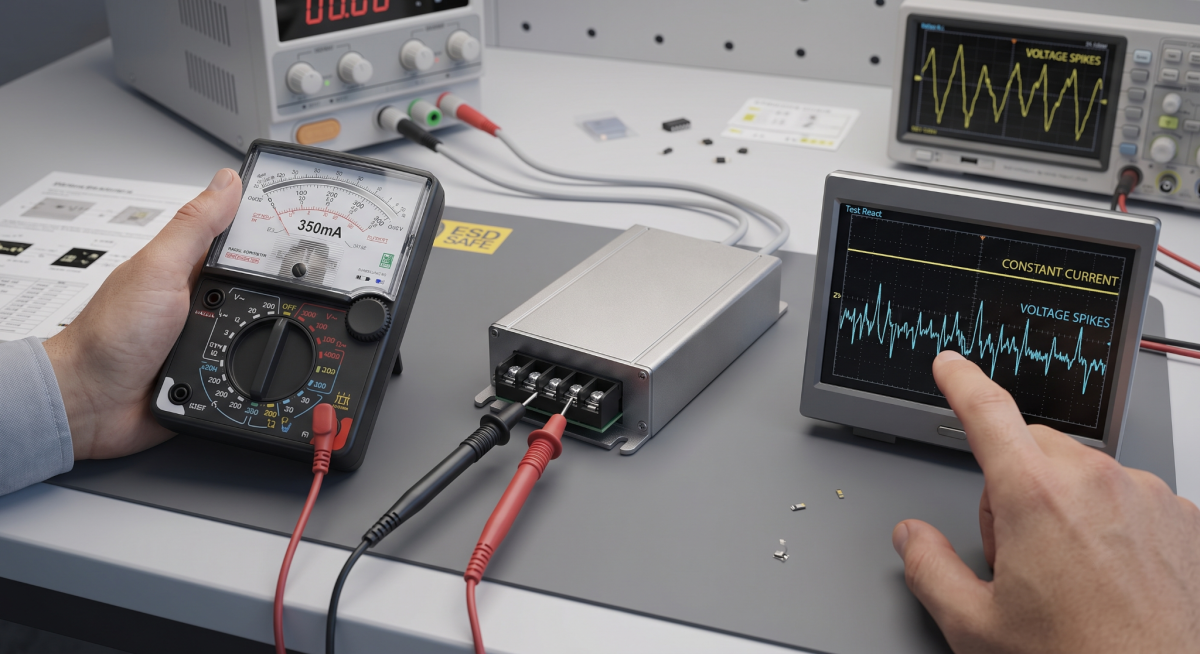

На практике одна из типичных жалоб — «драйвер не работает, светильник не включается». Такая неисправность нередко связана с электроникой питания, а не с деградацией самих диодов. Одна из возможных причин — старение электролитических конденсаторов: их емкость снижается под воздействием высокой температуры и со временем. Срок службы драйвера LED зависит от качества теплоотвода: монтаж в закрытой нише без вентиляции ускоряет старение компонентов.

Также поломки случаются из-за нестабильной сети. Эта проблема особенно актуальна для Украины. В качественных моделях предусмотрены защита драйвера от перегрузки и защита драйвера от короткого замыкания. В бюджетных устройствах защитные узлы могут отсутствовать, а компоненты — иметь меньший запас по температуре, току и напряжению. Соответственно, ответ на вопрос, почему сгорел драйвер светодиодного светильника, чаще всего сводится к качеству компонентов и условиям питания. Итого, ресурс электроники определяют следующие факторы:

• температура эксплуатации — нагрев ускоряет деградацию конденсаторов;
• качество электросети — скачки напряжения пробивают входные цепи;
• класс компонентов — запас по току и напряжению;
• условия монтажа — вентиляция и теплоотвод корпуса.

Блок аварийного питания для светодиодных светильников поддерживает освещение при отключении основной сети, но не заменяет защиту от перепадов напряжения. Такое решение актуально для подъездов ОСББ, офисных коридоров и эвакуационных путей.

Если вам нужна помощь с выбором драйвера для LED-светильника, обратитесь к специалистам «Евросвет» — по телефону, в онлайн-чате или мессенджере. Они помогут подобрать решение с учетом параметров драйвера и условий эксплуатации на объекте.
