Види цоколів ламп: як не помилитися під час заміни

Купівлю нової LED-лампи на заміну перегорілої часто здійснюють поспіхом. Поспіх, у свою чергу, нерідко закінчується неприємним сюрпризом: вдома виявляється, що придбану лампочку неможливо вкрутити в світильник. Причина майже завжди полягає в тому, що світлодіодні лампи випускаються під різні патрони (гнізда), і цоколь придбаної моделі просто не збігся з наявним гніздом. Нижче розповідаємо, як визначити потрібний тип за маркуванням і розмірами, щоб не помилитися під час замовлення.

Що таке цоколь світлодіодної лампи та навіщо це знати

Цоколь у лампі — це її металева або пластикова частина в основі корпусу. Він фіксує лампочку в патроні світильника та забезпечує електричний контакт із ланцюгом живлення. Різноманітність цоколів зумовлена габаритами світлових приладів, формою самих ламп, умовами їхнього монтажу, а також навантаженням на патрон.

Якщо тип патрона у старого світильника — Е14, світлодіодна лампочка з Е27 у нього ніяк не «встане». Це особливо важливо враховувати під час закупівлі великих партій джерел світла для великих об’єктів, щоб уникнути значних фінансових втрат.

Основні види цоколів: як у них не заплутатися

Розглянуті тут види цоколів ламп належать до двох груп — різьбових (або гвинтових) і штирькових. У LED плутанина найчастіше виникає з різьбовими цоколями E14 і E27, знайомими ще за лампочками розжарювання, а також люмінесцентними аналогами. Збіг основи ще не гарантує повної сумісності. Розуміння того, чим світлодіодні лампи відрізняються від інших ламп, допоможе перевірити не тільки посадку, але й живлення. При виборі світлодіодних ламп порівняйте енергоспоживання моделей із порівнянним світловим потоком.

Різьбові цоколі — найпоширеніші в побуті

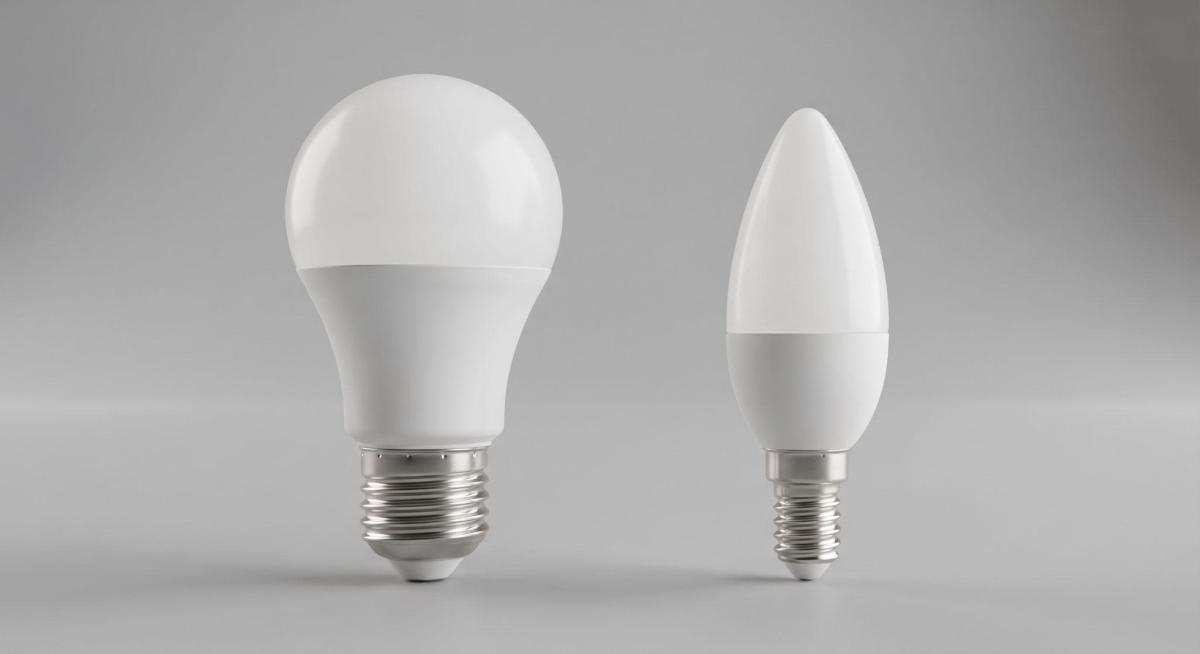

Різьбовий цоколь Е27/Е14 використовується в квартирах і будинках. Розмір E40, натомість, часто застосовується для вуличного освітлення. У маркуванні літера E позначає тип з’єднання, а число вказує на діаметр цоколя в мм. Тепер детальніше про ці розміри:

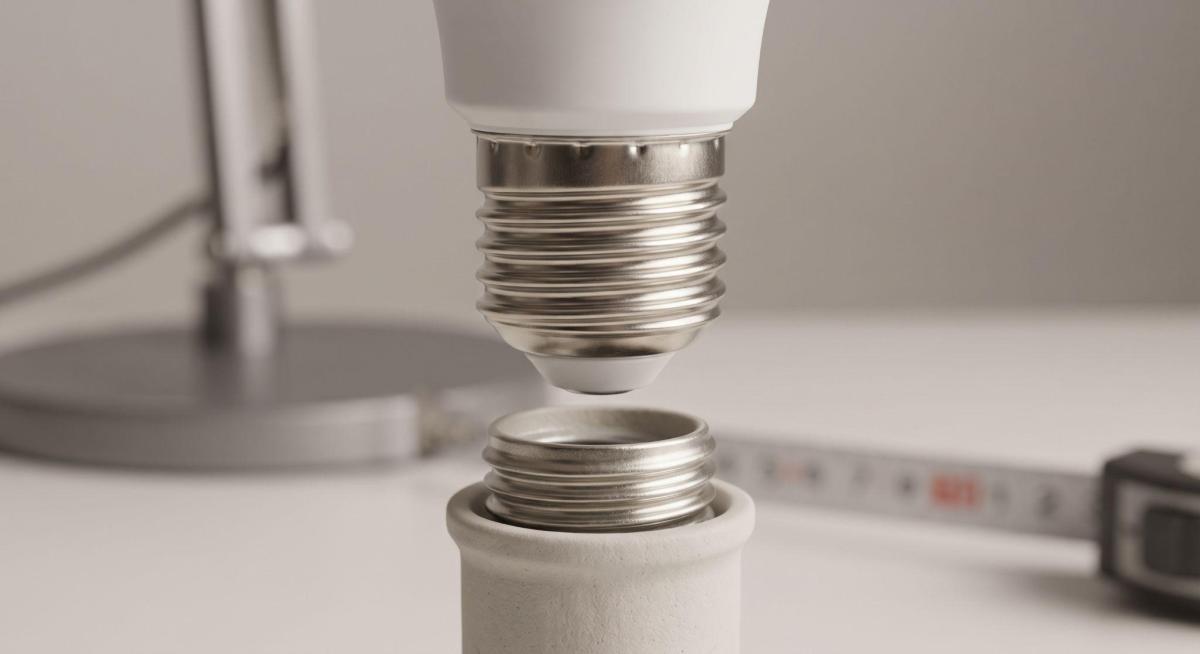

1. Якщо потрібна лампа, цоколь E27 слід звірити з маркуванням патрона. Діаметр різьби тут становить 27 мм. Цоколі для люстр і стельових плафонів можуть бути різними, тому одного призначення приладу недостатньо.
2. Для бра або ріжкової люстри може підійти лампа, цоколь E14 («міньйон») якої розрахований на відповідний патрон. Цоколь для настільної лампи також може мати такий розмір. Ці лампочки мають 14-міліметровий діаметр різьби.
3. Е40 — великий 40-міліметровий формат, що застосовується в сумісних промислових і вуличних світильниках.

Якщо ви не впевнені, який цоколь у стандартної лампи для домашньої люстри, орієнтир простий: найчастіше це Е27. Е14 помітно вужчий, але остаточний вибір потрібно підтвердити маркуванням або вимірюванням.

Штирькові цоколі — для точкових і спеціальних лампочок

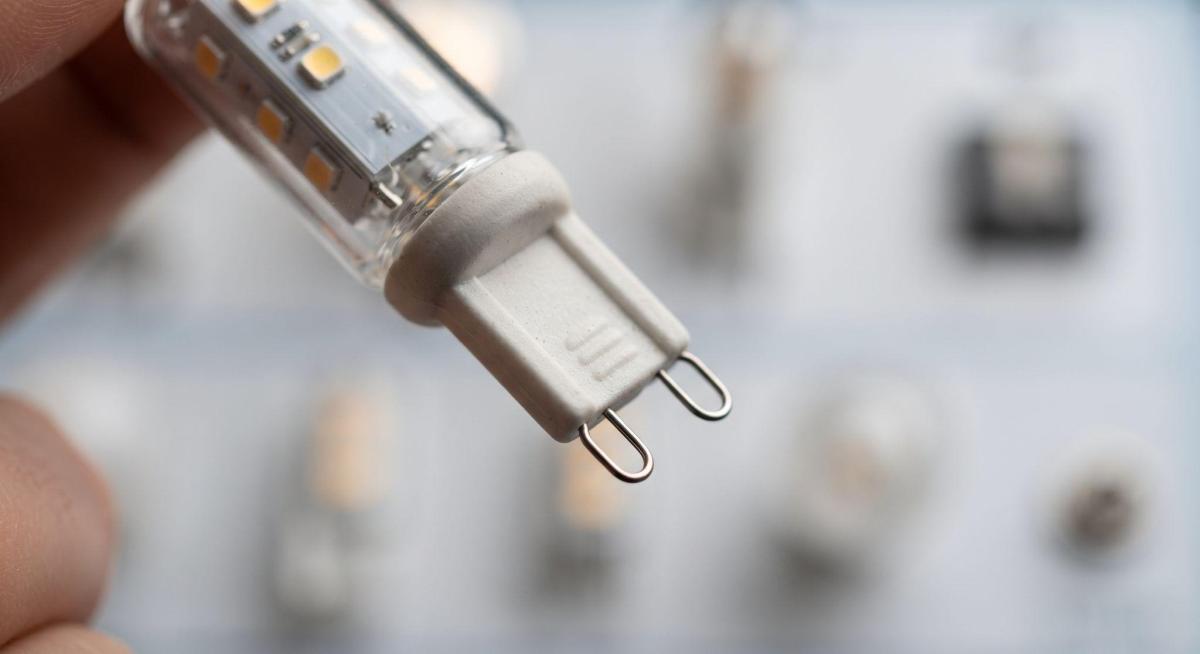

Штирьковий цоколь (G9/GU10/G23 тощо) замість різьби обладнаний штирями, які вставляються в пази патрона (іноді лампочку потрібно провернути до повної фіксації). Механіка з’єднання тут позначається літерою G, а число вказує відстань між контактами в міліметрах.

Базовими цоколями для точкових світильників на 220 В є G9 і GU10. GU10 фіксують поворотом, а G9 вставляють без нього. G13 застосовують у сумісних трубчастих лампах, включаючи Т8 різної довжини для лінійних і растрових світлових приладів. Цоколь G23 найчастіше застосовується в U-подібних моделях джерел світла. Лампочка тут вставляється в патрон до клацання.

Різьбовий і штирьковий варіанти не є взаємозамінними: вони відрізняються формою контактів і механізмом фіксації. Уточнити, які бувають цоколі у світлодіодних ламп і який підійде до вашого патрона, можна у менеджерів онлайн-магазину «Євросвітло».

Як визначити тип цоколя лампи без спеціальних інструментів

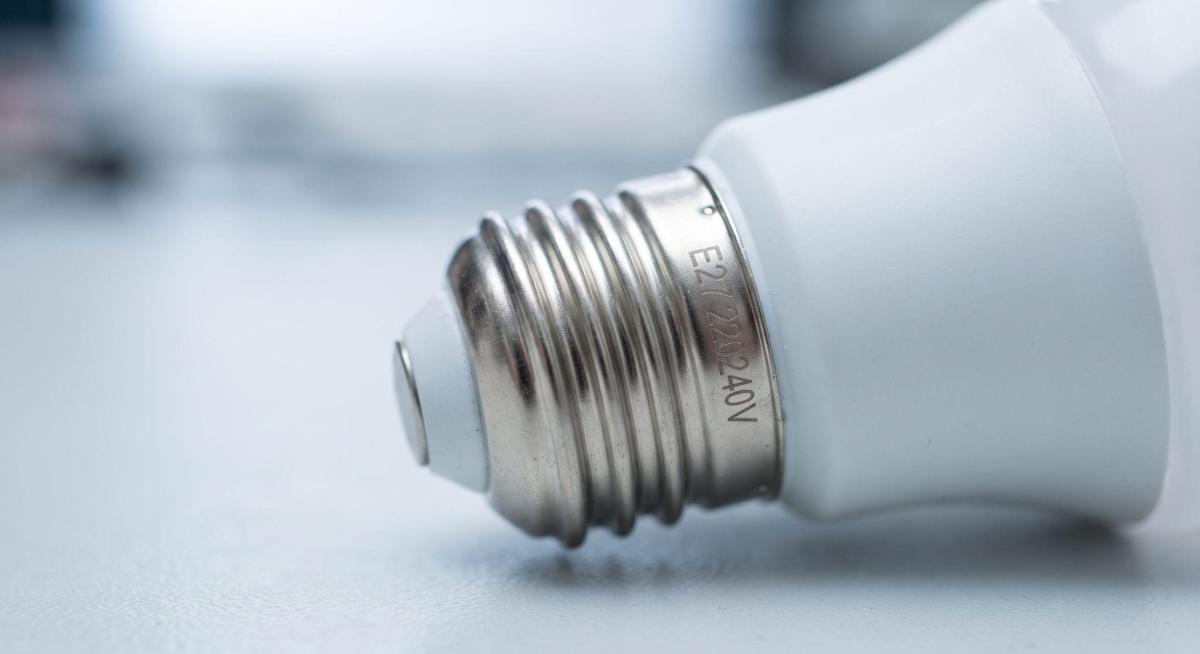

1. Для перевірки скористайтеся маркуванням, а за його відсутності — виміряйте після безпечного відключення живлення. У перегорілій лампочці огляньте основу корпусу. Маркування цоколя лампи може бути на основі, корпусі або упаковці.
2. За відсутності лампочки огляньте патрон під лампу: чи видно різьблення або отвори під штирі. Після відключення живлення виміряйте відстань між контактами знятої лампи або діаметр її різьбової основи. Якщо дістатися до патрона складно, сфотографуйте місце установки та надішліть знімок менеджеру компанії Evrosvet.
3. Під час підбору нового джерела світла вивчіть коробку на знімках у картці обраної лампочки. Маркування на упаковці лампи часто вказується поруч із значенням потужності та колірної температури.

Маленькі та нестандартні цоколі: де найчастіше виникає плутанина

Лампи з маленьким цоколем (Е14, G9 і G23) часто плутають із більш габаритними варіантами, оскільки візуально різниця не завжди очевидна. Це відбувається через те, що покупець обирає просто схожу на вигляд модель, не перевіряючи позначень.

У декоративних і точкових світильниках можна помилитися з лампочкою навіть при правильному визначенні типу гнізда. Тут також важливо враховувати довжину колби. Тому радимо завжди перед замовленням звіряти габарити світильника та розміри лампочки в картці каталогу на evrosvet.com.ua.

Заміна лампи розжарювання або люмінесцентної на LED: на що звертати увагу

Діодні джерела світла випускаються з цоколями, що підходять до багатьох поширених побутових типів патронів. Тому заміна лампи розжарювання на LED-аналог зазвичай відбувається без проблем. Головне правило підбору — збіг позначень, а не зовнішня схожість колб.

Заміна люмінесцентних ламп на світлодіодні може бути складнішою. Справа в тому, що конструкція світлових приладів тут зовсім інша. Тому заміна люмінесцентної лампи на LED без переробки світильника можлива не завжди: у трубчастих Т8 потрібно перевірити схему виробника. Сумісна LED-модель може працювати з баластом і LED-стартером, а переробку підключення доручають електрику. Для компактних же люмінесцентних лампочок прямого аналога взагалі може не існувати. У таких випадках простіше придбати новий LED-світильник.

Іноді використовують перехідники для цоколів (наприклад, з Е27 на Е14), але потрібно перевірити допустиме навантаження та збільшення габаритів конструкції. Термін «ретрофіт цоколя» є неточним: мова йде про заміну на світлодіодні лампи з сумісною основою та електричними характеристиками, а не про окремий стандарт.

Типові помилки при виборі цоколя

Найпоширенішою помилкою є оцінка цоколя, а також форми та розміру колби лампи «на око». Важливо обов’язково звіряти саме маркування лампочок. Крім того, покупці часто:

• плутають різьбовий Е14 зі штирьковим G9 через схожі габарити;
• ігнорують перевірку патрона перед купівлею лампочки для незнайомого світильника;
• викидають стару лампу до купівлі нової і втрачають можливість звіритись із маркуванням.

Щоб швидко вибрати LED-лампочку під конкретне місце установки на evrosvet.com.ua, скористайтеся відповідним фільтром у каталозі або зателефонуйте нашим досвідченим консультантам! За необхідності ми також допоможемо підібрати правильні характеристики відповідно до ваших потреб. Для великих об’єктів у нас можна замовити повноцінний розрахунок освітлення.
