Виды цоколей ламп: как не ошибиться при замене

Покупку новой LED-лампы на замену перегоревшей часто осуществляют впопыхах. Спешка, в свою очередь, нередко заканчивается неприятным сюрпризом: дома обнаруживается, что приобретенную лампочку невозможно вкрутить в светильник. Причина почти всегда заключается в том, что светодиодные лампы выпускают под разные патроны (гнезда), и цоколь купленной модели просто не совпал с имеющимся гнездом. Ниже рассказываем, как определить нужный тип по маркировке и размерам, чтобы не ошибиться при заказе.

Что такое цоколь лампы LED и зачем его знать

Цоколь в лампе — это ее металлическая или пластиковая часть в основании корпуса. Он фиксирует лампочку в патроне светильника и обеспечивает электрический контакт с цепью питания. Разнообразие цоколей обусловлено габаритами светоприборов, формой самих ламп, условиями их монтажа, а также нагрузкой на патрон.

Если тип патрона у старого светильника — Е14, светодиодная лампочка с Е27 в него никаким образом не «встанет». Это особенно важно учитывать при закупке крупных партий светоисточников для больших объектов во избежание значительных финансовых потерь.

Основные виды цоколей: как в них не запутаться

Рассматриваемые здесь виды цоколя ламп относятся к двум группам — резьбовым (или винтовым) и штырьковым. У LED путаница чаще всего возникает с резьбовыми цоколями E14 и E27, знакомыми еще по лампочкам накаливания, а также люминесцентным аналогам. Совпадение основания еще не гарантирует полной совместимости. Понимание того, чем отличаются светодиодные лампы от других ламп, поможет проверить не только посадку, но и питание. При выборе LED сравните энергопотребление моделей с сопоставимым световым потоком.

Резьбовые цоколи — самые распространенные в быту

Резьбовой цоколь Е27/Е14 используется в квартирах и домах. Размер же E40 зачастую применяется для уличного освещения. В маркировке буква E обозначает тип соединения, а число указывает на диаметр цоколя в мм. Теперь детальнее об этих размерах:

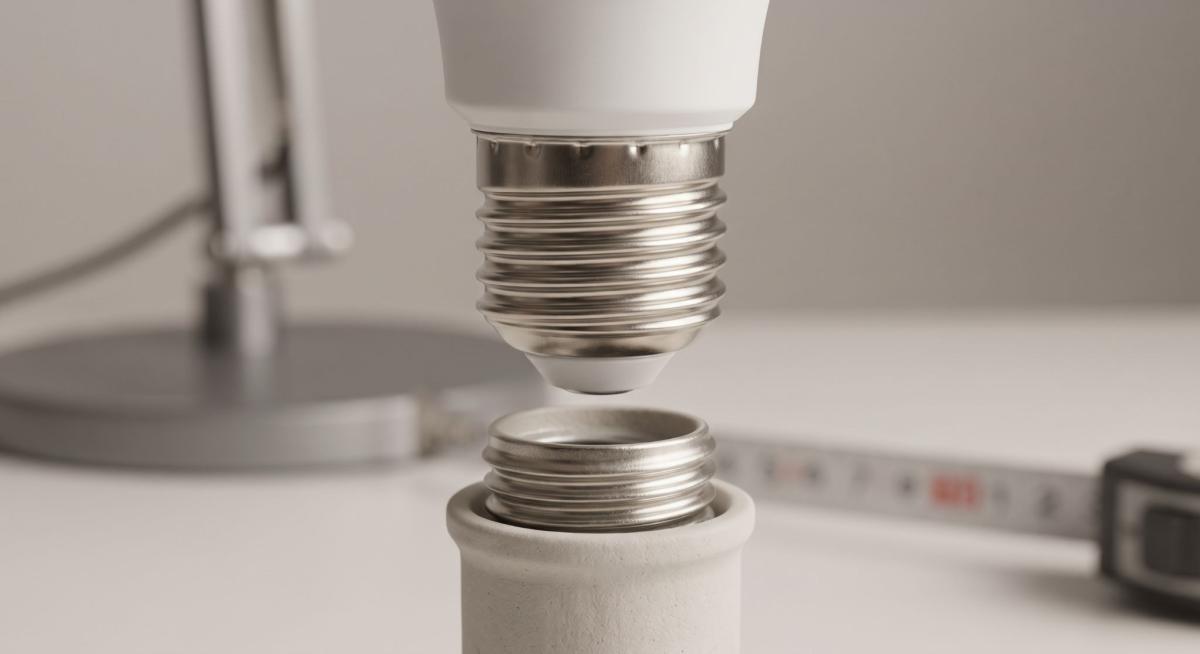

1. Если нужна лампа, цоколь E27 следует сверить с маркировкой патрона. Диаметр резьбы тут составляет 27 мм. Цоколи для люстр и потолочных плафонов могут быть разными, поэтому одного назначения прибора недостаточно.
2. Для бра или рожковой люстры может подойти лампа, цоколь E14 («миньон») которой рассчитан на соответствующий патрон. Цоколь для настольной лампы также может иметь такой размер. Эти лампочки имеют 14-миллиметровый диаметр резьбы.
3. Е40 — крупный 40-миллиметровый формат, применяемый в совместимых промышленных и уличных светильниках.

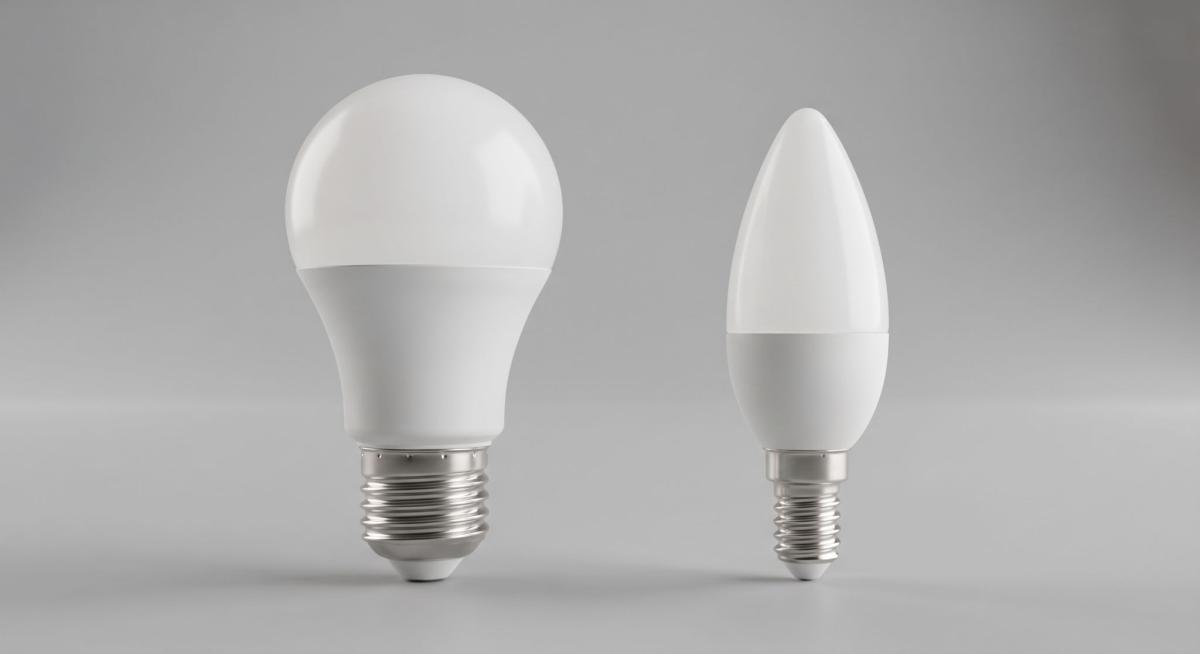

Если вы не уверены, какой цоколь у стандартной лампы для домашней люстры, ориентир простой: чаще всего это Е27. Е14 заметно уже, но окончательный выбор нужно подтвердить маркировкой или измерением.

Штырьковые цоколи — для точечных и специальных лампочек

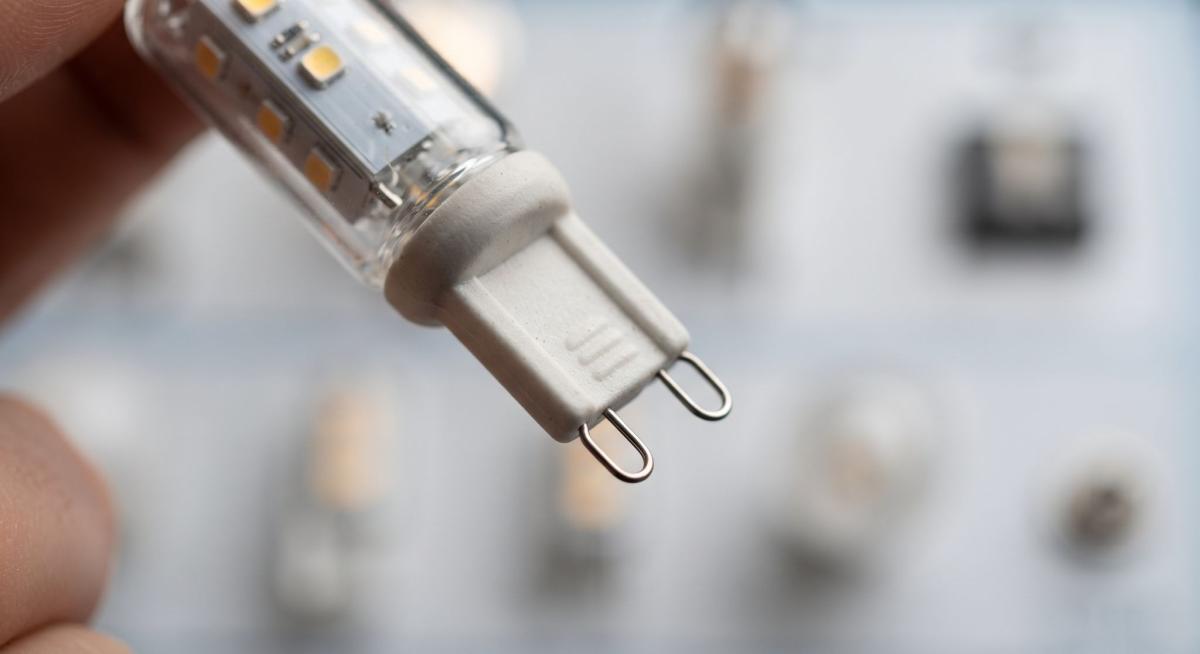

Штырьковый цоколь (G9/GU10/G23 и так далее) вместо резьбы оборудован штырьками, которые вставляются в пазы патрона (иногда лампочку нужно провернуть до полной фиксации). Механика соединения здесь обозначается буквой G, а число показывает расстояние между контактами в миллиметрах.

Базовыми цоколями для точечных светильников на 220 В являются G9 и GU10. GU10 фиксируют поворотом, а G9 вставляют без него. G13 применяют в совместимых трубчатых лампах, включая Т8 разных длин для линейных и растровых светоприборов. Цоколь G23 чаще всего применяется в U-образных моделях светоисточников. Лампочка здесь вставляется в патрон до щелчка.

Резьбовой и штырьковый варианты не взаимозаменяемы: различаются форма контактов и механизм фиксации. Уточнить, какие бывают цоколи у светодиодных ламп и какой подойдет к вашему патрону, можно у менеджеров онлайн-магазина «Евросвет».

Как определить тип цоколя лампы без специальных инструментов

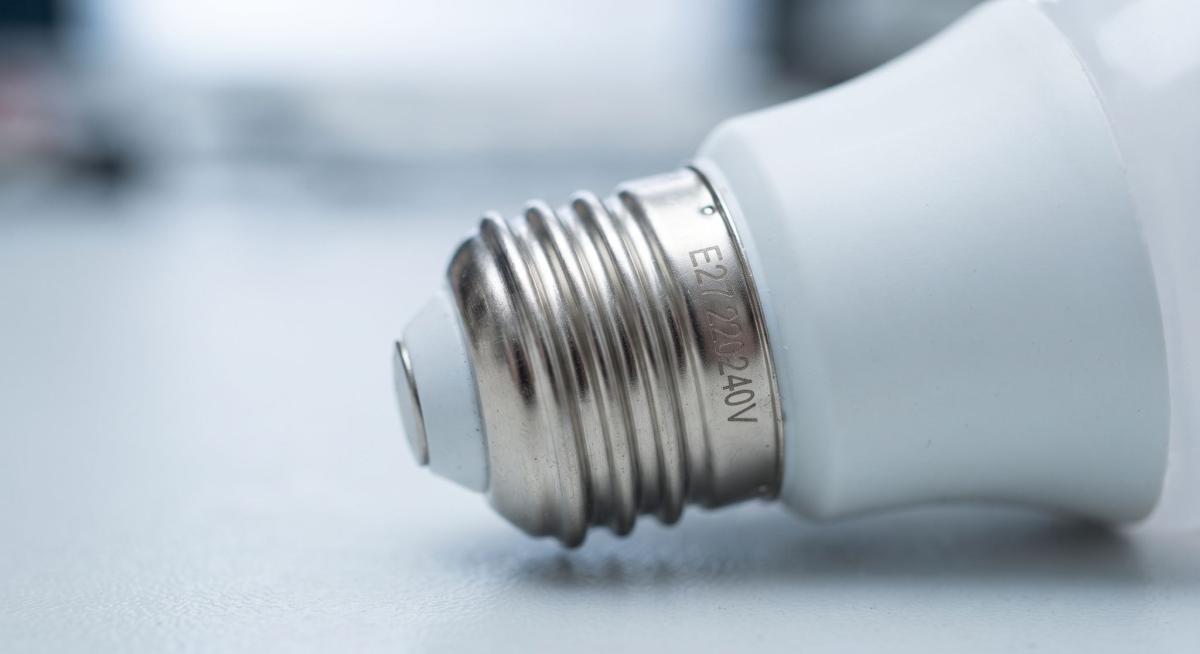

1. Для проверки используйте маркировку, а при ее отсутствии — измерение после безопасного отключения питания. В перегоревшей лампочке рассмотрите основание корпуса. Маркировка цоколя лампы может находиться на основании, корпусе или упаковке.
2. При отсутствии лампочки осмотрите патрон под лампу: видна ли резьба или отверстия под штырьки. После отключения питания измерьте расстояние между контактами снятой лампы либо диаметр ее резьбового основания. Если добраться до патрона сложно, сфотографируйте посадочное место и отправьте снимок менеджеру компании Evrosvet.
3. При подборе нового светоисточника изучите коробку на снимках в карточке выбранной лампочки. Маркировка на упаковке лампы зачастую указывается рядом со значением мощности и цветовой температуры.

Маленькие и нестандартные цоколи: где чаще всего путаются

Лампы с маленьким цоколем (Е14, G9 и G23) часто путают с более габаритными вариантами, так как визуально разница не всегда очевидна. Это происходит из-за того, что покупатель выбирает просто похожую на вид модель без проверки обозначений.

В декоративных и точечных светильниках можно не угадать с лампочкой даже при верном определении типа гнезда. Тут также важно учитывать длину колбы. Потому советуем всегда перед заказом сверять габариты светоприбора и размеры лампочки в карточке каталога на evrosvet.com.ua.

Замена лампы накаливания или люминесцентной на LED: на что смотреть

Диодные светоисточники выпускаются с цоколями, подходящими под многие распространенные бытовые типы патронов. Поэтому замена лампы накаливания на LED-аналог обычно проходит без проблем. Главное правило подбора — совпадение обозначений, а не внешняя схожесть колб.

Замена люминесцентных ламп на светодиодные может быть более сложной. Дело в том, что конструкция светоприборов тут совершенно разная. Потому замена люминесцентной лампы на LED без переделки светильника возможна не всегда: у трубчатых Т8 нужно проверить схему производителя. Совместимая LED-модель может работать с балластом и LED-стартером, а переделку подключения поручают электрику. Для компактных же люминесцентных лампочек прямого аналога вообще может не существовать. В таких случаях проще приобрести новый LED-светильник.

Иногда используют переходники для цоколей (например, с Е27 на Е14), но нужно проверить допустимую нагрузку и увеличение габаритов сборки. Термин ретрофит цоколя неточен: речь идет о LED-замене с совместимым основанием и электрическими характеристиками, а не об отдельном стандарте.

Типичные ошибки при выборе цоколя

Самым распространенным просчетом является оценка цоколя, а также формы и размера колбы лампы «на глаз». Важно обязательно сверять именно маркировки лампочек. Кроме этого, покупатели часто:

• путают резьбовой Е14 со штырьковым G9 из-за схожих габаритов;
• игнорируют оценку патрона перед покупкой лампочки для незнакомого светильника;
• выбрасывают старую лампу до покупки новой и теряют возможность свериться с маркировкой.

Чтобы быстро выбрать LED-лампочку под конкретное посадочное место на evrosvet.com.ua, воспользуйтесь соответствующим фильтром в каталоге или позвоните нашим опытным консультантам! При необходимости мы также поможем подобрать правильные характеристики под ваши нужды. Для крупных объектов у нас можно заказать полноценный расчет освещения.
