Підвісні промислові світильники: кріплення на трос або ланцюг для цехів

У виробничих приміщеннях, складах і цехах світильники часто встановлюють на значній висоті, де важливо не тільки забезпечити необхідну освітленість, але й правильно розмістити обладнання відносно робочої зони. У цій статті розберемо, навіщо на промислових об’єктах застосовують підвісне кріплення на тросах або ланцюгах, у чому його переваги та коли таке рішення є виправданим.

Що таке підвісні промислові світильники

Підвісний монтаж світильників означає, що корпуси приладів опущені нижче перекриття приміщення на тросах, ланцюгах або штангах. Підвіси дозволяють точно регулювати висоту та положення приладу. Тому підвісні промислові світильники зручно використовувати для підсвічування окремих виробничих ділянок. Крім того, ступінь захисту таких приладів обирають відповідно до умов експлуатації.

Світильники з підвісом часто застосовують у приміщеннях із стелями висотою від 5–6 м. Тому освітлення виробничих приміщень, ангарів та логістичних комплексів нерідко проєктують із підвісом: підвісні світильники для високих стель за необхідності можна опустити ближче до робочої зони.

Чому в цехах обирають підвісний, а не накладний монтаж

Промислове освітлення високих приміщень проєктують з урахуванням балок, ферм і профнастилу. Ці конструкції можуть ускладнювати пряме кріплення: іноді потрібні перехідні пластини або інші узгоджені рішення. Підвіси часто спрощують монтаж.

Промислові підвісні світильники за необхідності можна розмістити на розрахунковій висоті. Це дозволяє змінювати висоту та розподіл світла під час перепланування виробничих ділянок. Крім того, промислові підвісні світлодіодні світильники на регульованому підвісі обслуговувати простіше, ніж прилади під самим перекриттям.

Підвісний монтаж також може знизити споживання електроенергії. Проєктуючи освітлення складу або цеху, світильники можна розмістити ближче до робочої зони й отримати заданий рівень освітлення навіть при меншій потужності. Зниження потужності окремого світильника допустиме лише тоді, коли це підтверджується світлотехнічним розрахунком.

Трос чи ланцюг: коли що вибрати

Вибір між тросом і ланцюгом залежить від маси світильника та умов експлуатації. Додатково враховують геометрію кріплення, допустиме навантаження фурнітури та вимоги виробника.

Кріплення на трос

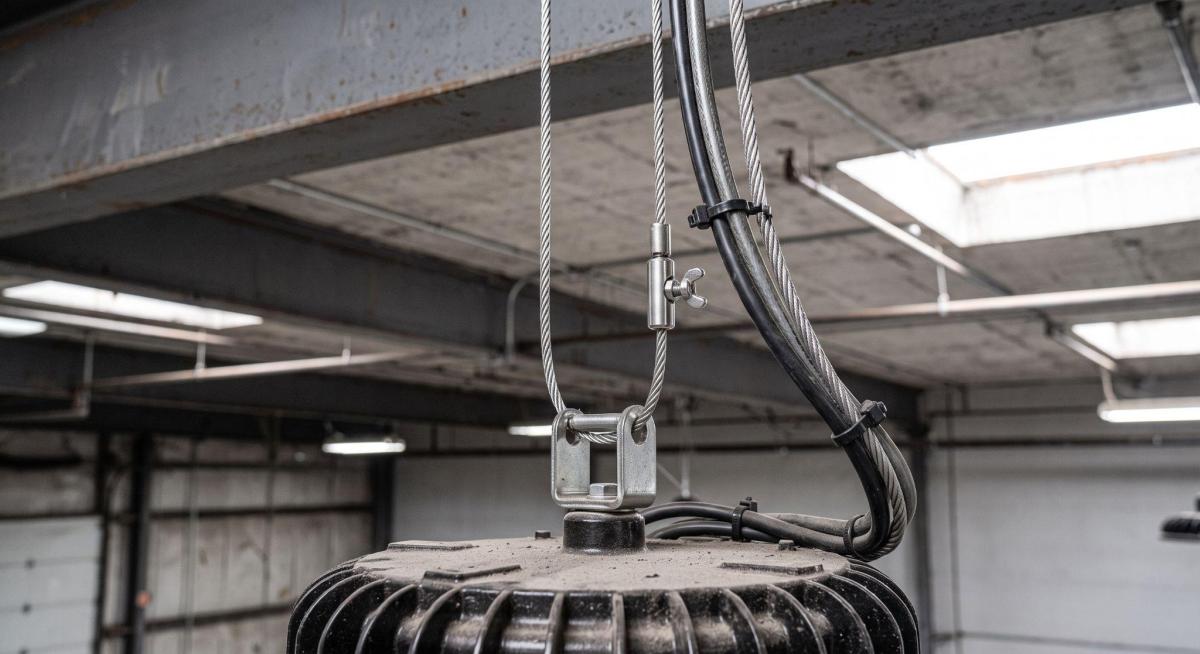

Підвісні лінійні світильники та панелі кріплять на тросах, якщо навантаження відповідає технічним характеристикам кріплення. Регульований затискач дозволяє змінювати висоту без інструменту. Тому кріплення світильника на трос зручне там, де висоту уточнюють після розстановки промислового обладнання. Крім того, світильник на тросовому підвісі нескладно підняти або опустити, якщо зона змінила призначення.

Кріплення на ланцюг

Кріплення світильника на ланцюг обирають, якщо маса приладу не перевищує допустимого навантаження підвісу та основи. Ключові переваги такого підвісу:

• розрахункова механічна надійність з'єднання для важких промислових світильників High-Bay;
• можливість монтажу на балку в обхват, якщо це допускають проєкт і несуча конструкція;
• можливість застосування в умовах вібрації з розрахованим і зафіксованим кріпленням.

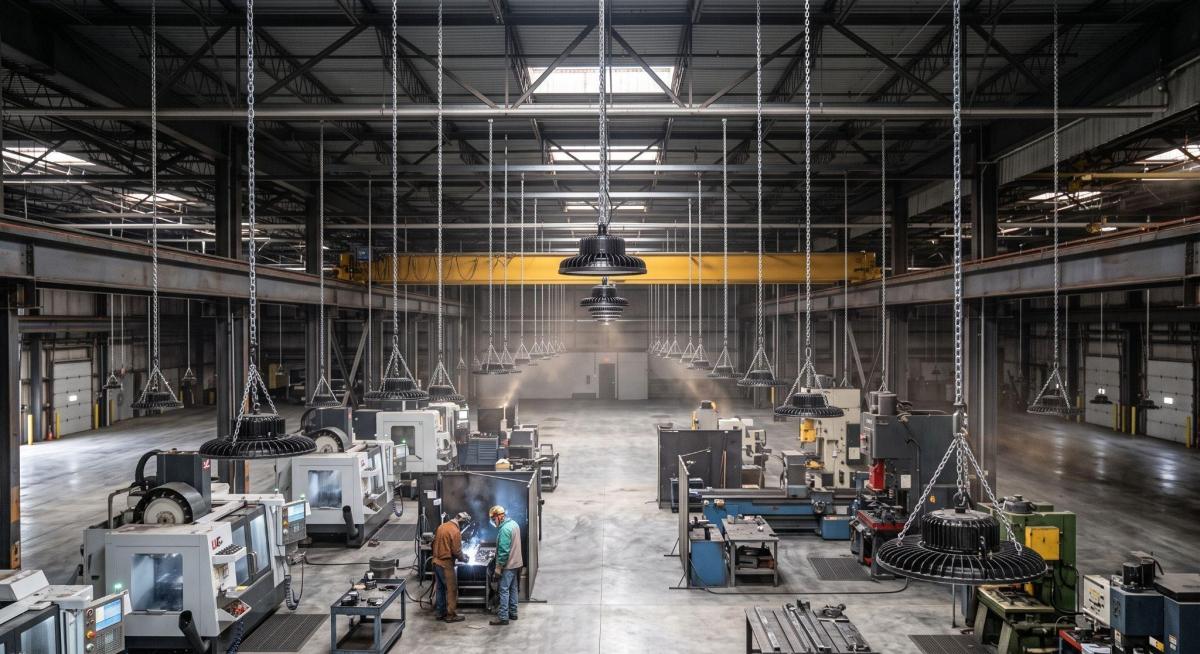

Вибір ланцюга може бути виправданий у цехах із пресами, конвеєрами та мостовими кранами, якщо кріплення розраховане на діючі навантаження. Для запилених складів окремо перевіряють ступінь захисту корпусу та умови обслуговування.

Переваги підвісного кріплення для цеху

Найбільш очевидна перевага — регульована висота підвісу світильника. Серед інших плюсів варто відзначити:

• можливість розміщення між виробничими лініями, а не лише строго над ними;
• механічне навантаження сприймає трос або ланцюг, а кабель живлення залишається ненавантаженим;

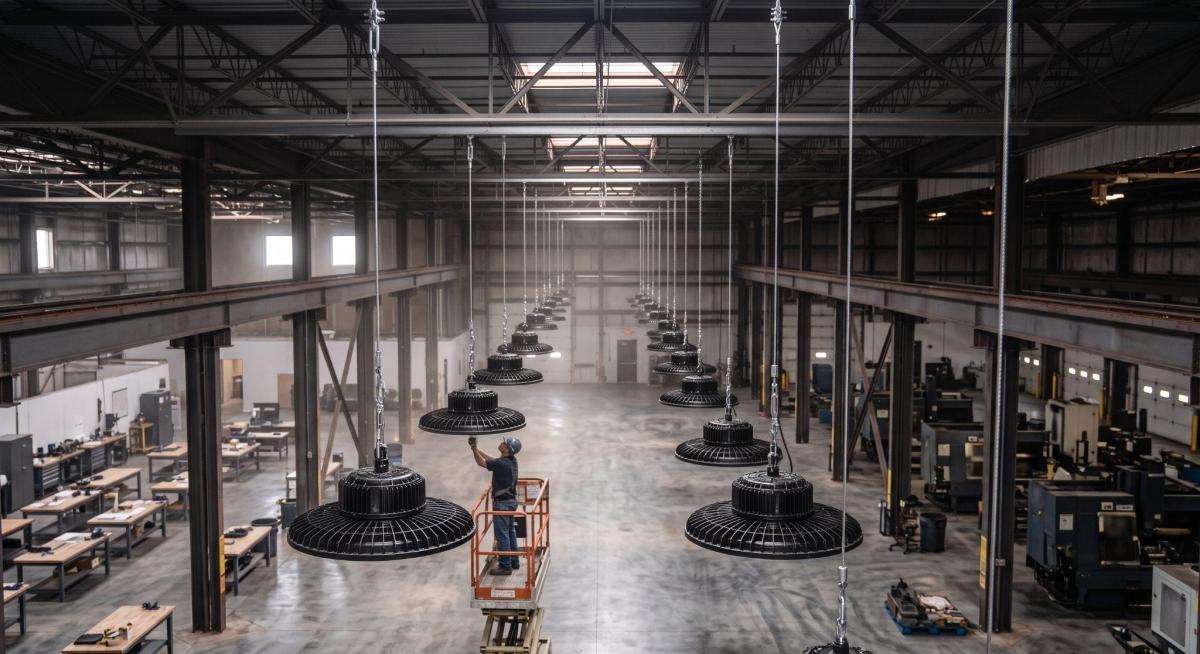

• обслуговування промислових світильників спрощується, якщо прилад можна опустити для очищення, діагностики або заміни;
• під час модернізації можна зберегти частину існуючої електропроводки, якщо її параметри та стан відповідають проєкту.

Простота обслуговування та регулювання висоти особливо важливі для складів. Тут часто переставляють стелажі та регулярно змінюють зони зберігання. Підвісне освітлення складу пристосовується до нового планування набагато швидше, ніж жорстко закріплене.

Як висота підвісу впливає на освітлення

Освітленість робочої поверхні вимірюють у люксах (lx або лк), а світловий потік світильника — у люменах (лм). Наприклад, підвісний LED-світильник зі світловим потоком 20 000 лм створить різну освітленість залежно від висоти над робочою поверхнею. Для орієнтиру виділяють три діапазони підвісу:

• низький: до 2 м від перекриття;
• середній: від 2 до 5 м;

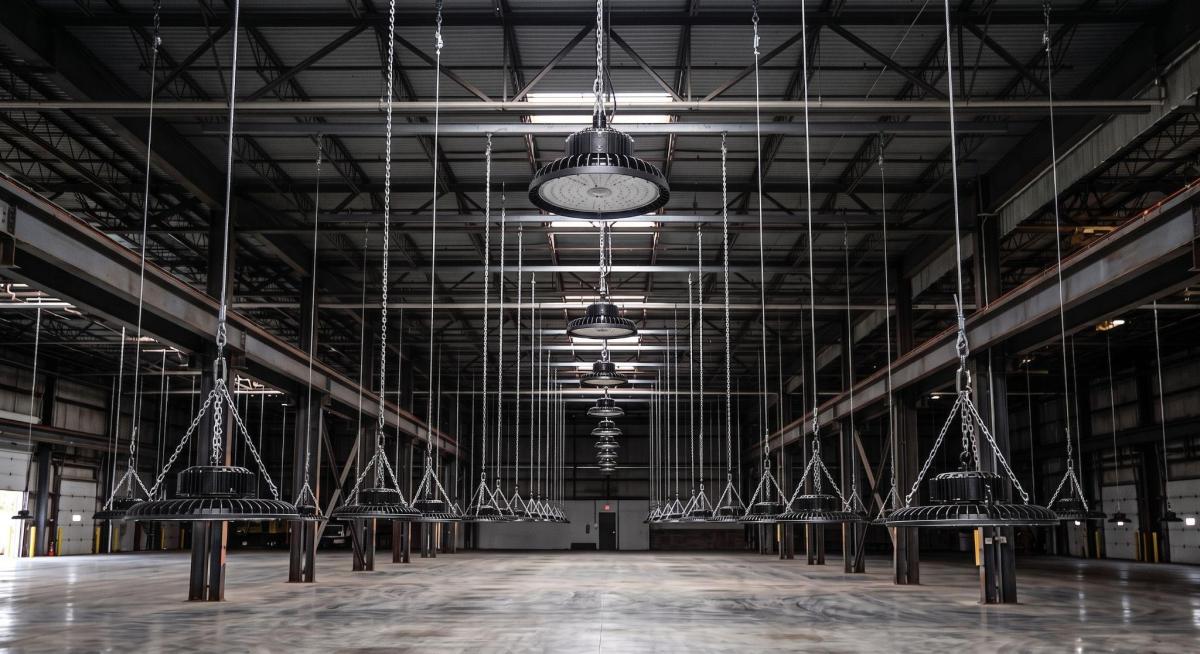

• високий: понад 5 м, зокрема освітлення складів та ангарів.

З висотою підвісу безпосередньо пов'язаний вибір кута оптики. Більш вузька оптика концентрує світловий потік і підходить для великої висоти, а широка розширює світлову пляму при низькому підвісі. Якщо оптику обирають без урахування висоти, рівномірність освітлення цеху може погіршитися.

Типова помилка — монтаж світильника впритул до перекриття без урахування балок та інших конструкцій. Частина світлового потоку може потрапляти на них, тому необхідна освітленість робочої зони не завжди досягається.

На що звернути увагу під час вибору

Підбір починають із визначення параметрів приміщення. Спочатку вимірюють відстань від підлоги до стелі: від неї залежить висота встановлення світильників. Крім того, перевіряють можливість монтажу на рим-болти та допустиме навантаження основи. Далі звертають увагу на такі параметри світильника:

• світловий потік і кут оптики — від них залежить освітленість на рівні підлоги та у проходах;
• ступінь захисту IP — його обирають з урахуванням пилу, вологи та умов миття, звіряючись із карткою конкретної моделі;
• масу світильника та допустиме навантаження підвісу — за ними визначають тип троса, ланцюга та кріплення.

Промисловий підвісний LED-світильник має бути зручним для обслуговування на висоті — це враховують ще до закупівлі. Наостанок слід пам’ятати: економічний ефект світлодіодного освітлення виробництва залежить від правильного розрахунку.

Типові помилки

Більшість проблем виникає через не до кінця продумані монтажні рішення. Ось які труднощі трапляються найчастіше:

• трос або ланцюг занадто короткі — у результаті світильник тримається лише на кабелі живлення;
• неврахована вібрація — кріплення з часом може ослабнути;
• однакова висота підвісу для всіх зон — важливо пам’ятати, що до зон біля верстатів і в проходах висуваються різні вимоги;
• вибір троса або ланцюга без урахування реальної ваги світильника та кріплень;
• монтаж підвісних світильників не передбачає можливості опустити прилад — у результаті, для кожного обслуговування потрібно підніматися на висоту.
