Освітлення СТО та шиномонтажу: норми та вибір світильників без відблисків і тіней

Погане освітлення в автосервісі — це не питання комфорту, а безпосередня причина робочих помилок і проблем: пропущений дефект під час діагностики, підбір неправильного відтінку емалі під час фарбування, надмірна втома механіка наприкінці зміни. Нижче розглянуто, які зони вимагають окремого підходу до організації освітлення, чому відблиски та тіні небезпечніші за загальний брак світла та на які параметри слід звертати увагу, обираючи освітлення для СТО.

Чому СТО та шиномонтаж — особливі умови для освітлення

Умови роботи автосервісу є агресивними: на корпусах і розсіювачах світильників осідають пил від абразивних матеріалів, масляний туман та металева стружка. Для таких умов необхідні якісні виробничі світильники зі ступенем захисту від IP54 до IP66. Незахищені офісні та побутові моделі в автомайстерні або шиномонтажі швидко втрачають яскравість і виходять з ладу.

Друга особливість СТО — висота стелі. У більшості сервісів перекриття розташоване на висоті 4–6 м від рівня підлоги. Тому тут необхідно встановлювати спеціальні купольні або підвісні світильники для високих стель СТО, опущені ближче до робочої зони.

Зрештою, під час облаштування освітлення в майстерні важливо враховувати різні призначення зон. Ремонт, діагностика, фарбування та перевірка якості роботи вимагають різної яскравості та передачі кольорів, тому належне освітлення на СТО не може ґрунтуватися на використанні єдиного «універсального» типу світильника для всього об’єкта.

Освітленість за зонами: практичні орієнтири

В Україні проектування освітлення в майстернях ґрунтується на ДБН В.2.5-28. Освітлення оглядової ями: норми окремо для цієї зони не встановлено, тому використовують орієнтири для аналогічних виробничих ділянок. Для попередніх розрахунків застосовують значення, наведені нижче.

Пояснимо наведені в таблиці величини. Освітленість вимірюється в люксах (лк або lx) і показує, скільки світла падає на поверхню. Важливо не плутати її зі світловим потоком приладу в люменах (лм або lm). Освітленість робочого місця механіка — один із ключових параметрів: від цього показника залежить, наскільки чітко видно деталі різних вузлів.

Не менш важливою є рівномірність освітлення автосервісу. При різких перепадах яскравості очі змушені постійно адаптуватися і швидше втомлюються. У майстернях, що мають велику протяжність, рівномірність підсвічування забезпечують лінійні світильники, які розміщуються вздовж робочих ліній. Окремої уваги потребує освітлення зон прийому автомобілів — фіксувати подряпини «на око» у напівтемряві вкрай складно.

Показник дискомфортної блискучості UGR впливає на зоровий комфорт. Чим нижчий UGR для СТО, тим менше сліпить світловий прилад і, відповідно, тим комфортніше світло. Правильний індекс кольоропередачі CRI для автосервісу вкрай важливий під час ремонту кузова, зокрема під час фарбувальних робіт. Важливо розуміти, що цифри в таблиці — орієнтовні. Кінцеві значення параметрів залежать від геометрії приміщення, висоти стель, типу оздоблення та режиму роботи об’єкта.

Відблиски та тіні: чому це головна проблема і як з ними працювати

Лаковані та хромовані елементи автомобіля, а також поліровані інструменти в майстерні відбивають яскраві плями світла прямо в очі, створюючи значний дискомфорт. Тому освітлення без відблисків на металевих поверхнях — надзвичайно важливе. Його забезпечують правильно розміщені світильники з належним рівнем яскравості та відповідними розсіювачами.

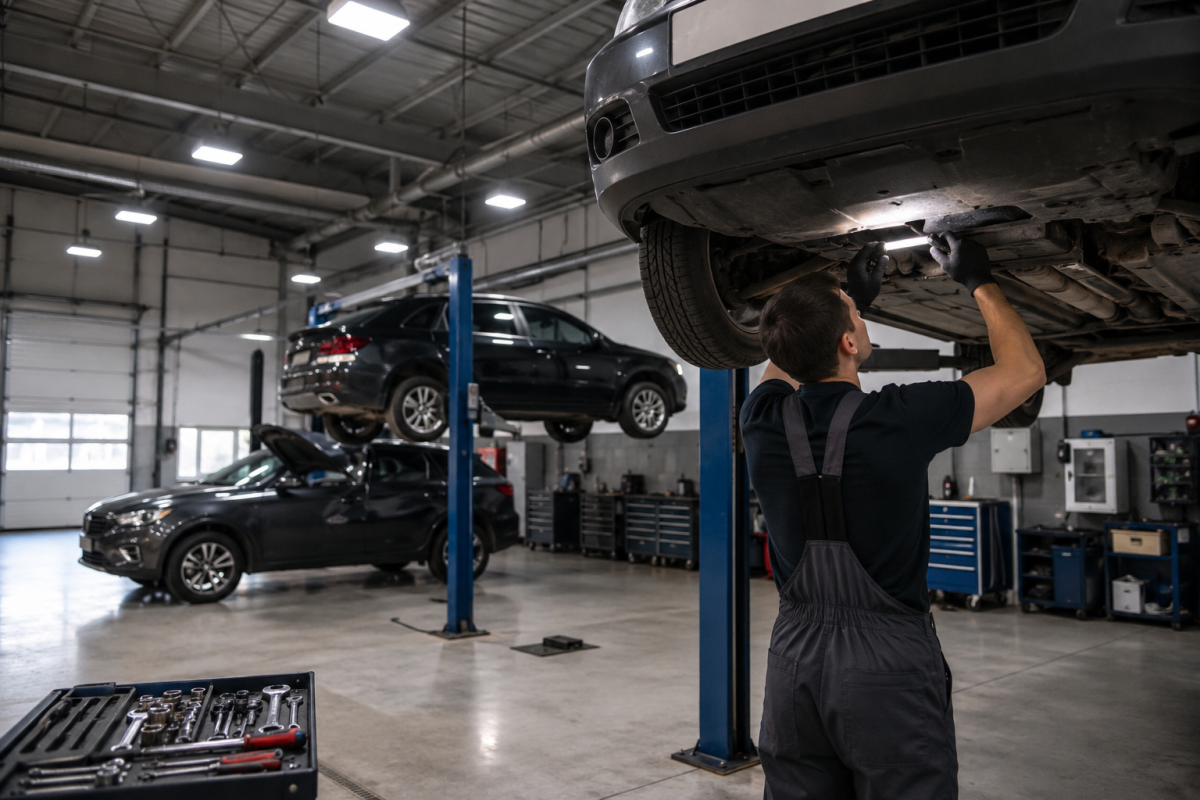

UGR у майстерні важливіший, ніж в офісі: механік, працюючи під днищем автомобіля, дивиться вгору — прямо на світильники. Освітлення автосервісу з відкритими діодами в такому випадку може засліплювати навіть при невисокій інтенсивності світлового потоку.

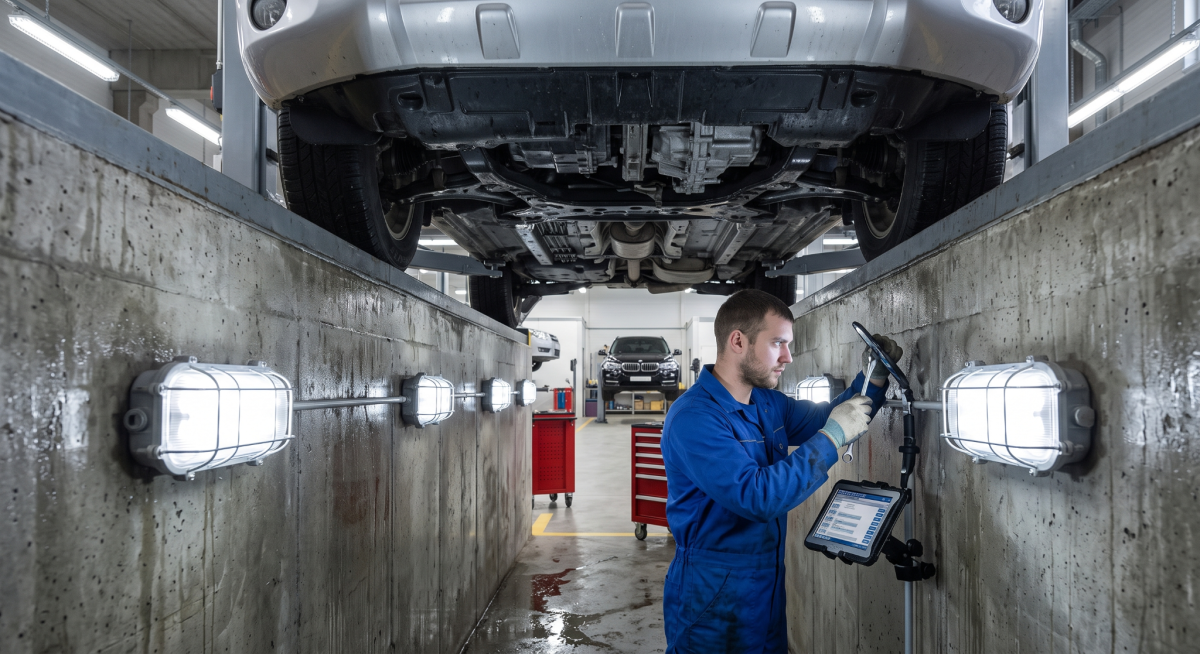

Більше того, важливо уникати тіней від обладнання в автосервісі. Зона формально може бути освітлена, але вузол, що ремонтується, при цьому залишатиметься в «мертвій зоні». Окремий випадок — освітлення оглядової ями на СТО. Світло зі стелі сюди майже не потрапляє: його зверху перекриває автомобіль.

Збільшення потужності або кількості стельових світильників не завжди усуває тіні: контраст може лише посилитися. У таких зонах використовують локальне підсвічування знизу або на бічних стінках.

Як оптика та монтаж впливають на результат

Схема розміщення світильників важливіша, ніж кількість «ват». При плануванні розміщення слід керуватися такими принципами:

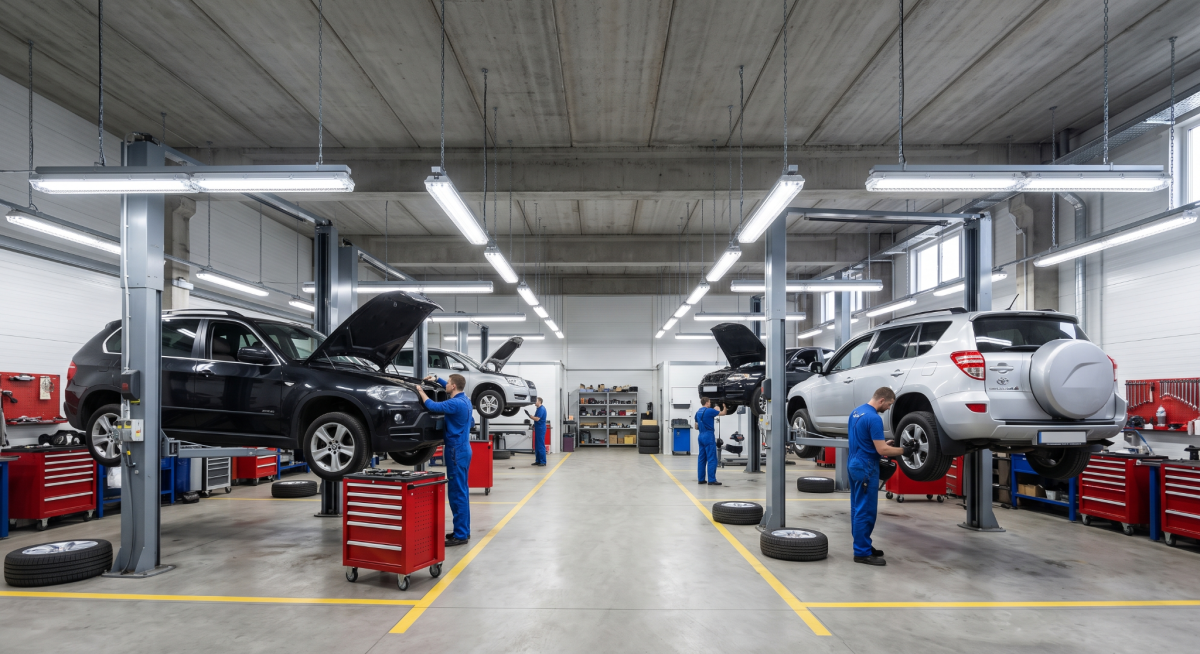

1. Ширококутна оптика та розташування джерел світла між робочими місцями забезпечують перехресне освітлення: те, що затінює один світильник, підсвічує сусідній. Лінійні світильники для СТО, розміщені вздовж робочих місць, вирівнюють освітлення по всій довжині робочої лінії. Таке розташування зменшує кількість затінених ділянок.
2. Асиметрична оптика (у оглядовій ямі або іншому обмеженому просторі) використовується як основний засіб освітлення. Промінь спрямований убік і вниз, на стінки та підлогу, завдяки чому не засліплює механіка. Той самий прийом підходить для бічного підсвічування стендів.
3. Стельове підвішування при висоті від 5 м наближає світильник до робочої зони та збільшує освітленість без необхідності підвищення рівня потужності.

Така схема допомагає зменшити відблиски та тіні на робочих поверхнях. Майстрам простіше оглядати вузли, проводити діагностику та контролювати якість кузовних робіт.

CRI та колірна температура: коли це важливо на СТО

У загальних зонах орієнтиром слугує індекс передачі кольору CRI 80+. Для діагностики автомобіля рекомендується CRI 90+. Мікротріщини та сліди перегріву при низькій передачі кольору зливаються з фоном. З тієї ж причини освітлення зони діагностики роблять яскравішим, ніж загальне освітлення цеху.

Оптимальна колірна температура для автосервісу — 4000–5000 К (нейтральний білий відтінок світла). Тепле світло нижче 3500 К може спотворювати сприйняття відтінків, а холодне вище 6000 К — швидше втомлює очі під час точної роботи.

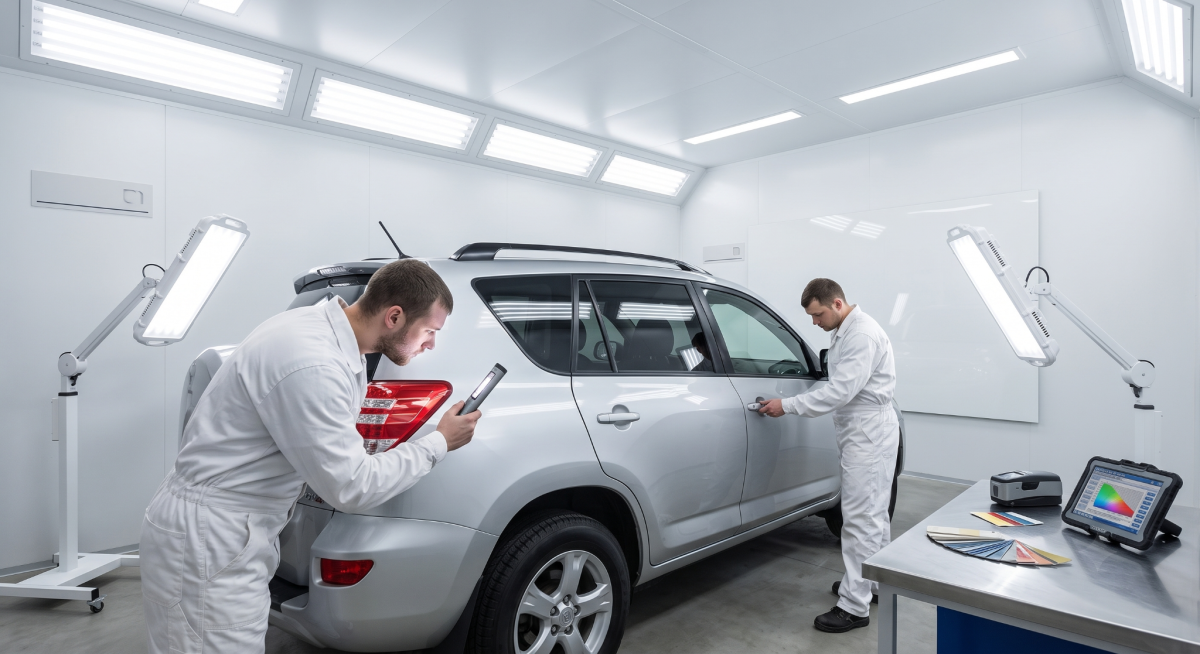

Для освітлення фарбувальної камери та зони підбору кольорів використовують джерела з CRI 90+ та стабільною колірною температурою 4000–5000 К. Це допомагає точніше оцінювати відповідність відтінку емалі кольору кузова. Те саме стосується й освітлення зони кузовного ремонту — дефекти рихтування видно лише за умови точної передачі кольору.

У каталозі «Євросвітло» представлені промислові моделі з колірною температурою 4000–6400 К. Світлодіодне освітлення для автосервісу підбирають з урахуванням конкретної робочої зони.

Ступінь захисту та умови середовища

Вибір IP для автосервісу залежить від умов конкретної зони, а не здійснюється за принципом «всюди однаково». Нижче наведено практичні рекомендації:

1. Зона ремонту — на світильники потрапляють бризки масла, абразивний пил, стружка. Тут потрібен корпус із захистом класу IP54.
2. Мийка на СТО — ризик потрапляння прямих струменів води. Необхідні моделі з класом захисту IP65/IP66 та герметичними кабельними вводами.
3. Шиномонтаж — тут велика кількість технічного пилу, високий ризик ударів. У таких приміщеннях потрібен захист IP54 та стійкість корпусу до механічних впливів. Для зони шиномонтажу орієнтиром слугує клас IK08–IK10.
4. Пункт підмостового огляду (оглядова яма) — тут можливі висока вологість та пари масла. За таких умов для світильників у СТО орієнтиром слугує захист IP65.
5. Офіси та рецепція — світильники працюють у звичайних умовах. Тут достатньо IP20–IP40.

Наявність освітлювальних приладів з різними рівнями захисту є нормою для одного й того самого об’єкта. Переплачувати за IP65 в офісі так само нераціонально, як встановлювати негерметичні світильники для СТО в зоні оглядової ями.

Аварійне освітлення на СТО

Аварійні світильники слід передбачати на шляхах евакуації та біля виходів відповідно до проєкту та чинних вимог. Аварійне освітлення СТО має забезпечувати безпечний вихід людей та мати захист, що відповідає умовам конкретної зони.

Контур приладів резервного освітлення слід закладати в проєкт разом із робочим освітленням. Важливо також регулярно перевіряти працездатність акумуляторів, щоб вони не підвели в потрібний момент.

Типові помилки

Перед закупівлею світлотехніки слід детально ознайомитися з проєктом. Перевірку можна провести за допомогою наведеного нижче контрольного списку. Кожен пункт — це реальна претензія, з якою стикаються сервіси після запуску:

1. Значення UGR занадто високе. У результаті механіки скаржаться на сліпуче світло, коли дивляться вгору.
2. Світильники висять над підйомниками, а не між ними. Робоча зона залишається в тіні.
3. Місце підмостового огляду (оглядова яма) освітлено лише зверху. Дно та бічні ніші будуть у тіні.
4. Параметр CRI занадто низький. Як результат — дефекти фарбування не видно при штучному освітленні.
5. Ігнорування захисту від масла та абразиву. У таких випадках розсіювачі помутніють за кілька місяців.
6. Використання накладних світильників без підвісу на високих стелях. Як наслідок — світло «не доходить» до підлоги.
7. Освітлення складу запчастин недостатньо якісне. Працівники будуть читати маркування на стелажах за допомогою ліхтарика.
8. Відсутність аварійних світильників на шляхах евакуації. Ризики травмування персоналу під час відключень електроенергії.

Отримайте консультацію фахівців «Євросвітло», щоб підібрати світильники для СТО або шиномонтажу та освітлення для автосервісу з урахуванням умов конкретних зон. Замовте розрахунок освітлення СТО за зонами з урахуванням умов експлуатації.
