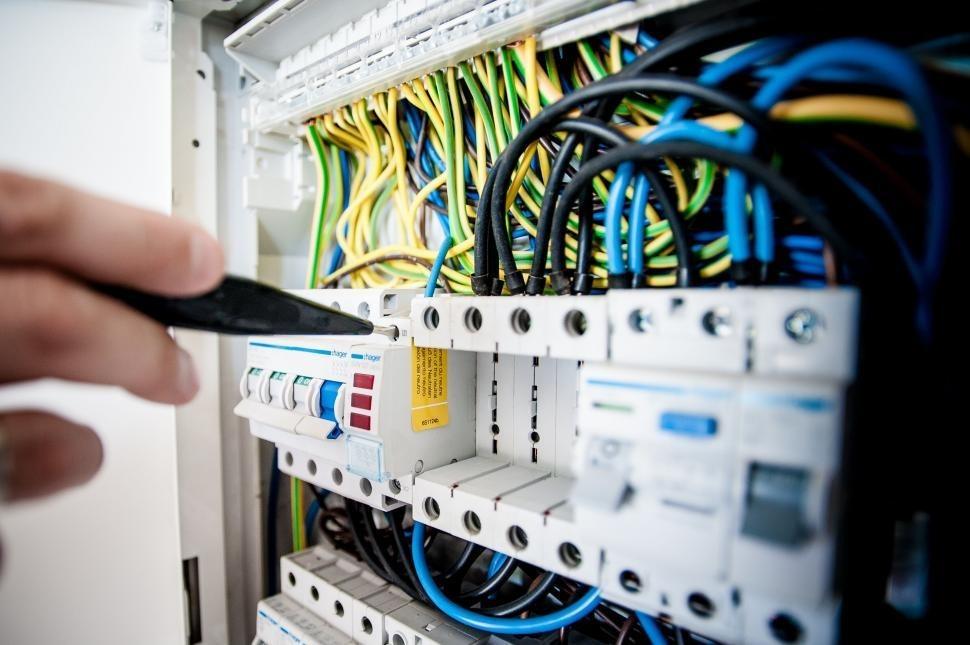

Автоматические выключатели — защита линий в электрощите
Выключатель автоматический — обязательный элемент жилого, коммерческого и промышленного электрощита. Его задача — защита линии при перегрузке и коротком замыкании, а параметры автомата подбираются под тип сети и условия эксплуатации. Ниже разберем, какие бывают автоматические выключатели, чем они отличаются и на что обращать внимание при выборе.
Какие задачи решают автоматические выключатели
Автоматические выключатели помогают защищать линии электросети от аварийных режимов и корректно распределять нагрузку между группами потребителей. Благодаря специальным дифавтоматам создается дифференциальная защита линии — выполняется отключение при разнице тока на входе и выходе участка сети или прибора.
Виды автоматов и где их используют
Автовыключатели различаются по полюсности: 1P и 2P используют для однофазных линий, а 3P и 4P — для трехфазных сетей. Количество полюсов показывает, сколько линий устройство может одновременно защищать и отключать.
Рассмотрим основные особенности применения подробнее:
| Сценарий применения | Что под защитой | Какой автомат выбрать |
| Освещение, розетки (1 фаза) | Линии бытовых потребителей | Автоматический выключатель 1P или 2P, характеристика B/C, ток по расчету |
| Ввод квартиры / офиса | Весь объект (1 фаза) | Автоматический выключатель 2P, отключающая способность ≥ 4,5 кА |
| Электродвигатель, насос | Моторная нагрузка | Автоматический выключатель 3P, характеристика D, повышенный кА |
| Трехфазный ввод с нейтралью | Весь объект | Автомат 4P, высокая отключающая способность |
| Постоянный ток (СЭС, ИБП) | DC-цепи | Автоматический выключатель постоянного тока — специальная дугогасительная камера |

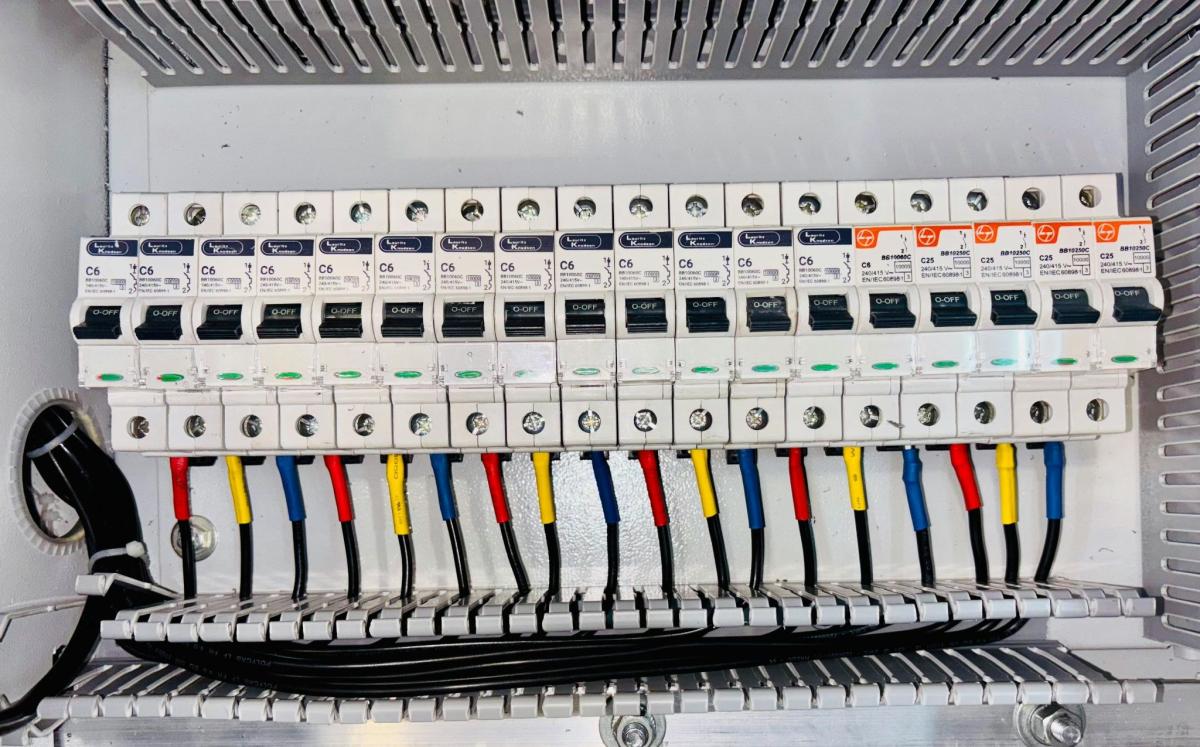

Чаще всего в современных щитах применяют модульный автоматический выключатель, монтирующийся на DIN-рейку. Такой автомат обеспечивает быструю замену и совместимость с другими модульными устройствами.
Автоматический выключатель на DIN-рейку также совместим с соединительными фазными шинами (гребенками) для удобного распределения питания в ряду.
Как выбрать автомат под свою задачу
Выбор автовыключателей сети должен быть продуманным. При подборе такого устройства необходимо:
- Определить тип сети и необходимую полюсность — 1P/2P для однофазных линий или 3P/4P для трехфазных.
- Подобрать номинал тока по параметрам линии и расчету электрика.
- Уточнить характеристику B/C/D в зависимости от типа нагрузки и предполагаемых пусковых токов.
- Проверить отключающую способность (кА), монтаж на DIN-рейку и то, насколько совместима автоматика в щите (УЗО, дифавтоматами, реле).
Важно: подбор автоматики и подключение выполняет специалист. Самостоятельная замена может приводить к ложным срабатываниям или некорректной защите сети.
Что влияет на реальную работу автоматов
На работу автоматических выключателей влияют условия эксплуатации линии. Пусковые токи, температура и дополнительная нагрузка определяют стабильность работы.
При нагреве тепловой расцепитель может срабатывать раньше расчетного значения. Поэтому для разных линий используют отдельные автоматы с параметрами под конкретную нагрузку.
Дополнительно стоит убедиться, что используются совместимые выключатели и рамки, а также другие компоненты системы.
Типичные ошибки при выборе
Наиболее частое упущение — выбор автомата только по мощности прибора без учета типа нагрузки и характеристики срабатывания. Также возникают такие ошибки:
- покупка обычного автовыключателя сети вместо дифавтомата;
- заказ автовыключателей с недостаточным кА;
- нарушение селективности;
- использование одинаковых номиналов для вводного и групповых автоматов;
- установка автоматов с неподходящей полюсностью.
Наконец, часто не учитываются пусковые токи двигателей. В итоге выбор падает на характеристику C там, где нужна D.
